Estudio de la evacuación de las personas en caso de incendio
Evaluar y prever el movimiento de los peatones en caso de incendio: los edificios deben permitir a las personas circular libremente en todo momento y evacuar rápidamente en caso de emergencia.
Estudios realizados
- Análisis de los tiempos de evacuación
- Estudios de los sistemas de extracción de humos
- Edificios de gran altura (IGH)
Contextos
- Establecimientos de pública concurrencia
- Simulación de los movimientos de multitud
- Estadios y arenas
Aportaciones
- Optimización de los diseños
- Validación para las oficinas de control
- Visualizaciones 3D en tiempo real
El uso de la simulación para optimizar el flujo de personas se traduce en un mejor control del entorno y un diseño más eficaz de la seguridad contra incendios en lugares muy concurridos y extensos — de los centros comerciales a las estaciones, de los aeropuertos a los estadios deportivos. EOLIOS posee una amplia experiencia en la modelización informática de las evacuaciones y utiliza esta competencia para evaluar el movimiento teórico de los peatones en caso de incendio.
Al ofrecer una salida 3D, demostramos cómo se comporta el entorno construido cuando hay un gran número de personas presentes, y proporcionamos visualizaciones en tiempo real. Al visualizar el funcionamiento de la geometría, podemos predecir los problemas potenciales y elaborar soluciones de diseño para evitarlos.

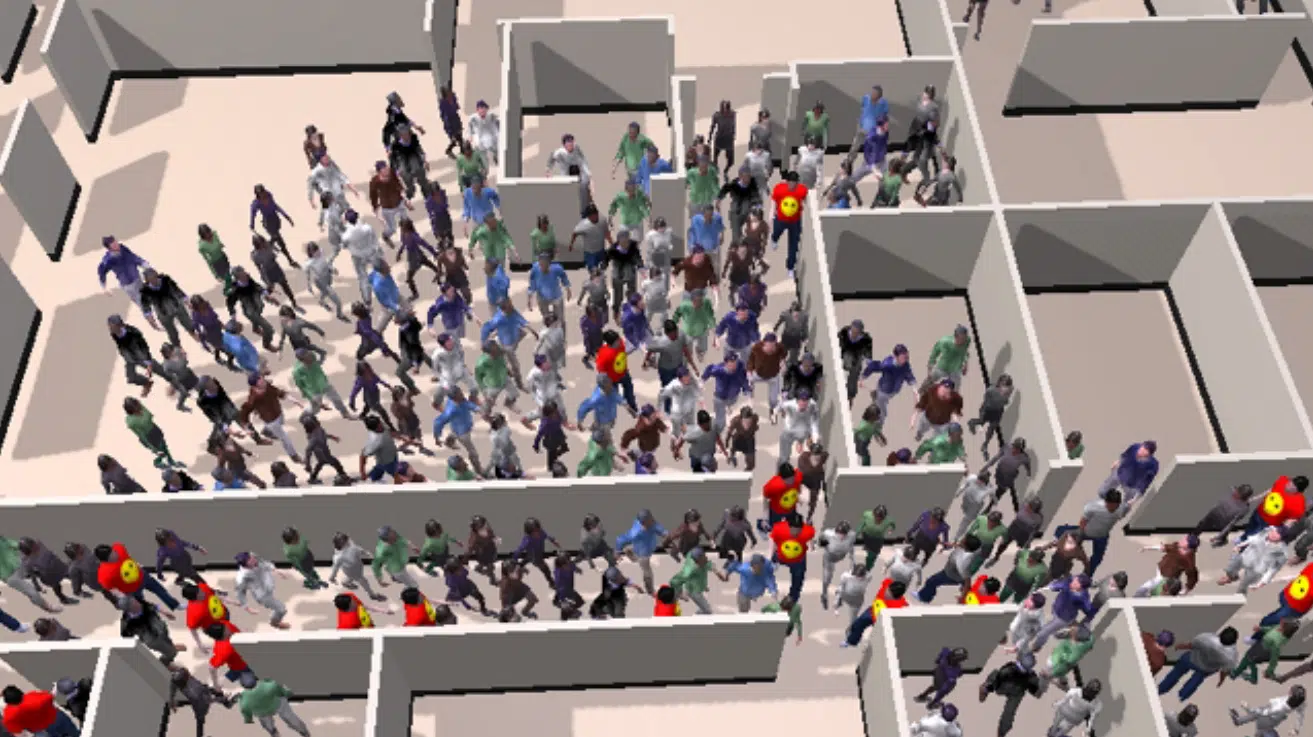

Simulación de la evacuación de las personas
La pericia de EOLIOS para evacuaciones eficaces en los espacios complejos
El sistema de modelización de EOLIOS tiene en cuenta las geometrías más complejas, incluidas las escaleras de caracol y las escaleras mecánicas. Las pendientes pueden variar de la escala vertical a las rampas ligeramente inclinadas. Las escaleras mecánicas y las cintas transportadoras también pueden parametrizarse.
Para los estudios más complejos, los ascensores se modelizan teniendo en cuenta los parámetros de evacuación. Cada ascensor dispone de una lista de prioridad de las plantas a servir; los usuarios se dirigen hacia el ascensor más cercano o hacia una zona de espera en caso de evacuación de emergencia. Los ascensores pueden agruparse en columnas para responder a las llamadas de las distintas plantas y poseen una capacidad máxima.
Agentes individuales para una simulación realista: perfiles y comportamientos personalizados
En la simulación, cada agente actúa individualmente. Puede tener un perfil particular (estatura, velocidad, preferencia de no tomar la escalera, prioridad…) así como un comportamiento específico (zonas de espera, salidas asignadas, puntos de paso…). Cada agente toma decisiones dinámicas influidas por su entorno: apertura o cierre de las puertas, formación de colas durante la evacuación.
Los modelos integran también personas con movilidad reducida que necesitan asistencia — personas en silla de ruedas o en cama, para los hospitales y las residencias de mayores. Los resultados se presentan en forma de vídeos extremadamente realistas, visibles desde todos los puntos de vista, así como de mapas de densidad, de curvas de tiempo de salida y de seguimiento de los caudales en las puertas.
Edificios diseñados para cumplir las normas de seguridad contra incendios
Evaluar las implicaciones del diseño en la evacuación
Creamos valor probando distintas configuraciones de edificio en el marco de un escenario de incendio, y acoplamos los análisis de extracción de humos con la evacuación con el fin de asegurarnos de que los sistemas están correctamente dimensionados. Evaluamos las opciones alternativas — implicaciones de la supresión de una escalera, efectos de un escenario de incendio sobre las vías de evacuación en lugares alejados.
La modelización informática permite un diseño mucho más ergonómico desde las primeras etapas de un proyecto. Entre las ventajas:
- Diseñar una distribución eficaz de los pasos, escaleras, escaleras mecánicas, ascensores y zonas de reunión;
- Reducir la congestión y las colas en las zonas clave (entradas, sistemas de barreras);
- Optimizar la posición de los puntos de venta y de la señalización en relación con la afluencia y el perfil de la población;
- Facilitar la planificación operativa del acceso, de la protección y de la seguridad, tanto en condiciones normales como de emergencia.
Objetivo del estudio de evacuación en el marco de la seguridad contra incendios
Una combinación eficaz de la ingeniería de extracción de humos y de los estudios de evacuación
Hoy en día, no está previsto proponer una alternativa a las soluciones normativas relativas a la implantación, el número y la anchura de las vías de evacuación. Sin embargo, respetando las prescripciones reglamentarias mínimas, es deseable poder acoplar los estudios de evacuación con la ingeniería de extracción de humos.
Para garantizar la seguridad de las personas, es necesario evaluar la eficacia del sistema de extracción de humos comparando el tiempo necesario para alcanzar los criterios de insostenibilidad (visibilidad a través del humo, temperatura) y el tiempo de evacuación. El recurso a un análisis de la evacuación, a veces ya solicitado para ciertos estudios de ingeniería de extracción de humos, mejora la seguridad y constituye una prueba justificativa adicional.
Aportamos las justificaciones necesarias a las oficinas de control
Justificar el diseño a la luz de las exigencias normativas
Gracias a las simulaciones de evacuación acopladas a las simulaciones de extracción de humo, determinamos en una fase temprana si los sistemas de extracción de humos y los huecos de ventilación natural son conformes. Analizamos los nidos de humo en las zonas atrapadas y formulamos sugerencias estructurales y técnicas para mantener las vías de evacuación libres de humos. Mediante vídeos, ilustramos la propagación de los gases de humo y acordamos las medidas necesarias en concertación con todas las personas implicadas en el diseño.
Organizamos las conversaciones con las oficinas de control con el fin de justificar el diseño a la luz de una interpretación de la norma. Los numerosos años de experiencia adquiridos en grandes proyectos resultan particularmente ventajosos en este contexto.
