Estudio de extracción de humos de una unidad de cuidados paliativos: predecir el impacto de distintos mandos de puertas en la propagación de los humos, para pacientes que no pueden ser desplazados.
La ingeniería de extracción de humos está estrechamente ligada a los objetivos de seguridad: mantener condiciones compatibles con la evacuación de los usuarios el tiempo suficiente, y luego condiciones que faciliten la intervención de los bomberos. El carácter letal de los humos y la presencia del público imponen normas muy estrictas.
El equipo de EOLIOS aportó su pericia para mejorar el diseño del CHU de Pontoise frente al fuego. En esta unidad de cuidados paliativos, los pacientes no pueden desplazarse para escapar de los humos.
El objetivo: predecir el impacto de distintos mandos de puertas en la propagación de los humos y de la temperatura, tras varios inicios de fuego.
Lo esencial. Para el CHU de Pontoise, EOLIOS llevó a cabo un estudio CFD de extracción de humos de una unidad de cuidados paliativos, donde los pacientes no pueden ser evacuados. Un gemelo digital de una planta entera (alrededor de 10 millones de mallas) sirvió para simular tres inicios de fuego y comparar los escenarios de mando de las puertas. Resultado: las puertas cortafuegos compartimentan claramente mejor los humos y mantienen los espacios a temperatura ambiente.
Los estudios de extracción de humos realizados en los hospitales garantizan la seguridad de los pacientes y del personal. Determinan los mejores métodos y soluciones para asegurar una evacuación rápida y segura de los humos y de los gases producidos por un incendio, identifican los riesgos y las fuentes de peligro potenciales, y desarrollan soluciones de seguridad preventivas.
También son esenciales para asegurarse de que los sistemas de extracción de humos son funcionales y pueden implementarse rápida y eficazmente en caso de emergencia.
La ingeniería de extracción de humos busca mantener, en caso de incendio, condiciones sostenibles para la evacuación y luego para la intervención de los servicios de emergencia: visibilidad, temperatura y niveles de gases tóxicos controlados. En los establecimientos sanitarios, donde una parte de los ocupantes no puede ser desplazada, se basa en la compartimentación y el mando de las puertas más que en la sola evacuación.

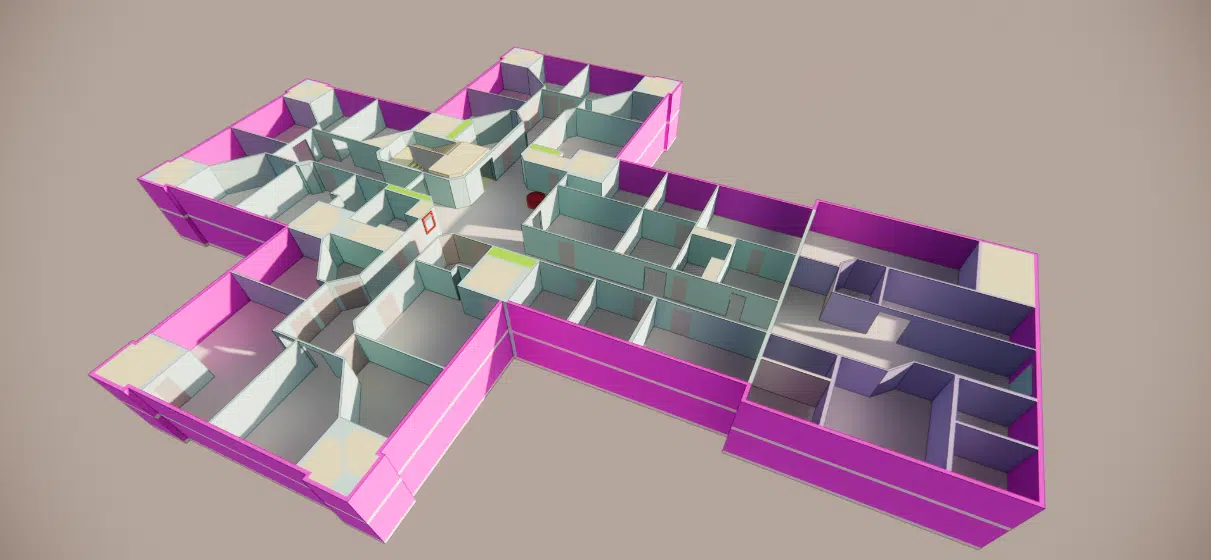

Para este estudio, toda la planta del CHU de Pontoise se ha reproducido con un software 3D. Todos los sistemas de ventilación y de climatización necesarios para la extracción de humos se tienen en cuenta en la modelización. Según los escenarios estudiados, las puertas de las habitaciones se dejan abiertas o no, y las puertas cortafuegos activadas o no.
Cuanto más preciso es el gemelo digital, más se acercan los resultados a la realidad. El mallado utilizado contiene alrededor de 10 millones de elementos y está refinado en las zonas de fuerte gradiente.
Un gemelo digital es una réplica 3D fiel del edificio y de sus instalaciones (ventilación, climatización, puertas) sobre la que se ejecuta la simulación. Cuanto más preciso es, más se acercan los resultados a la realidad; aquí el mallado contiene alrededor de 10 millones de elementos, refinados en las zonas de fuerte gradiente.

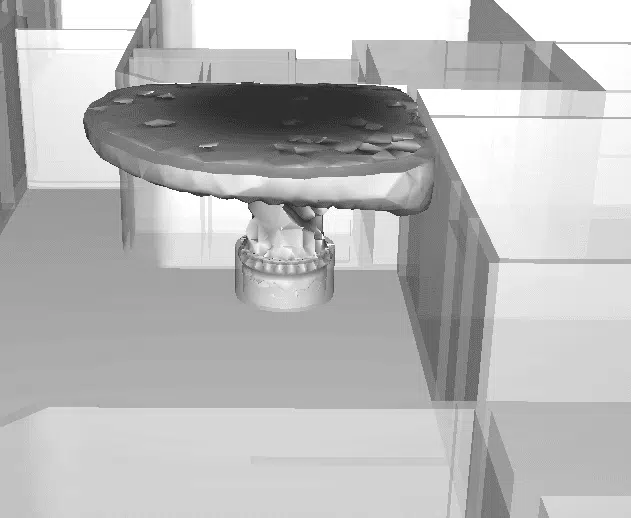

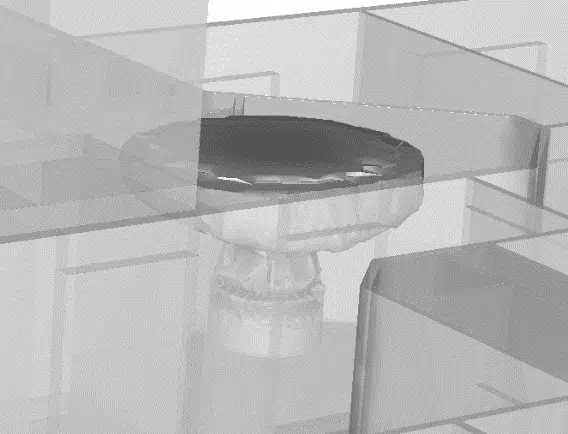

El software no simula la ignición de los materiales ni su combustión: esta es un parámetro de entrada de los modelos. Se han modelizado varios fuegos, que representan varias zonas de riesgo: un fuego de colchón que puede situarse en una habitación, un fuego reglamentario ERP que reproduce un inicio en un local de almacenamiento, y un fuego de armario eléctrico situado en una circulación.

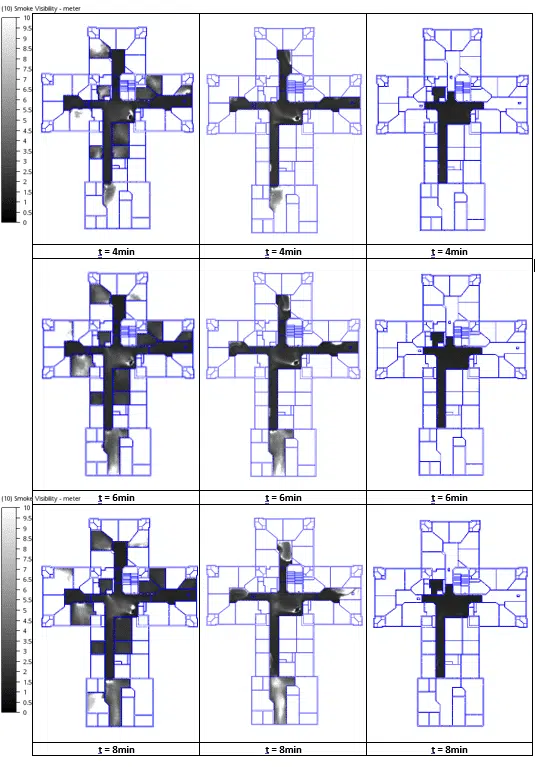

En primer lugar, la detección de incendios es relativamente rápida, del orden de 20 segundos, conforme a lo previsto. Para el estudio de la extracción de humos, el impacto de la presencia de las puertas cortafuegos es claramente visible: las simulaciones muestran 3 evoluciones distintas de la distribución de los humos (los primeros instantes siguen siendo similares en los 3 casos).
La comparación entre el edificio proyectado y el existente pone de manifiesto la utilidad de las puertas cortafuegos: los humos están mucho mejor controlados y compartimentados, y la instalación preserva ciertos espacios de la llegada de los humos. La correlación entre la distribución de los humos y de las temperaturas es significativa, ya que las puertas cortafuegos mantienen más espacios a temperatura ambiente. Por ello, EOLIOS recomienda encarecidamente la instalación de sistemas cortafuegos.
A recordar. Allí donde los ocupantes no pueden huir, la estrategia no busca la evacuación sino la compartimentación: controlar hacia dónde van los humos vale más que extraerlos por todas partes. La CFD compara los escenarios de mando de las puertas para demostrarlo antes de las obras.
Extracción de humos en el ámbito hospitalario, gemelo digital y el papel de las puertas cortafuegos.
Porque los pacientes, especialmente en cuidados paliativos, no pueden desplazarse para escapar de los humos. El estudio garantiza condiciones compatibles con la puesta en seguridad de los usuarios y facilita la intervención de los bomberos. Consulta nuestra ingeniería de extracción de humos.
Toda una planta del CHU se reproduce en 3D con la ventilación y la climatización. El mallado de alrededor de 10 millones de elementos, refinado en las zonas de fuerte gradiente, mantiene los resultados cerca de la realidad.
La combustión es un parámetro de entrada: se modelizaron tres fuegos de riesgo, un fuego de colchón en una habitación, un fuego reglamentario ERP en un local de almacenamiento y un fuego de armario eléctrico en una circulación.
La comparación proyecto/existente muestra que las puertas cortafuegos controlan y compartimentan mucho mejor los humos, preservan espacios de su llegada y mantienen más espacios a temperatura ambiente.
La detección de incendios es relativamente rápida, del orden de 20 segundos, conforme a lo previsto.
Explora nuestras especialidades, proyectos y dosieres técnicos para ir más allá de la FAQ.
Estudio CFD de extracción de humos de una unidad de cuidados paliativos en el CHU de Pontoise: gemelo digital de alrededor de 10 millones de mallas, tres escenarios de fuego (colchón en habitación, local de almacenamiento, armario eléctrico en circulación), detección en ~20 s, y demostración de la eficacia de las puertas cortafuegos para compartimentar los humos y preservar espacios a temperatura ambiente.
