¿Qué es un aspersor?
Los aspersores son dispositivos de extinción automática utilizados para proteger los edificios contra los incendios.
En este dosier, explicamos su funcionamiento, su instalación y sus ventajas en materia de seguridad contra incendios. Descubrirás también las normas y reglamentaciones que rodean su uso, así como las mejores prácticas para garantizar su eficacia.
Redes de aspersores: la clave de la seguridad contra incendios
Principio de funcionamiento
La boquilla de salida del aspersor está diseñada para distribuir el agua o el agente extintor de manera uniforme sobre la zona circundante, permitiendo controlar y suprimir eficazmente el incendio. Este mecanismo de disparo temprano permite actuar rápidamente para controlar y extinguir los incendios incipientes.
Al actuar desde las primeras etapas del incendio, los aspersores impiden la propagación rápida de las llamas, limitando los daños del fuego y del humo. Es importante señalar que los aspersores no se disparan todos a la vez : cada aspersor es independiente y solo se activa cuando detecta una temperatura suficientemente elevada en su ubicación. Así, solo se activan los aspersores necesarios, minimizando los daños por agua y permitiendo un mejor control de los incendios.
Los distintos tipos de cabezas de aspersores
Existen varios tipos de cabezas de aspersores, cada una con características específicas y aplicaciones particulares :

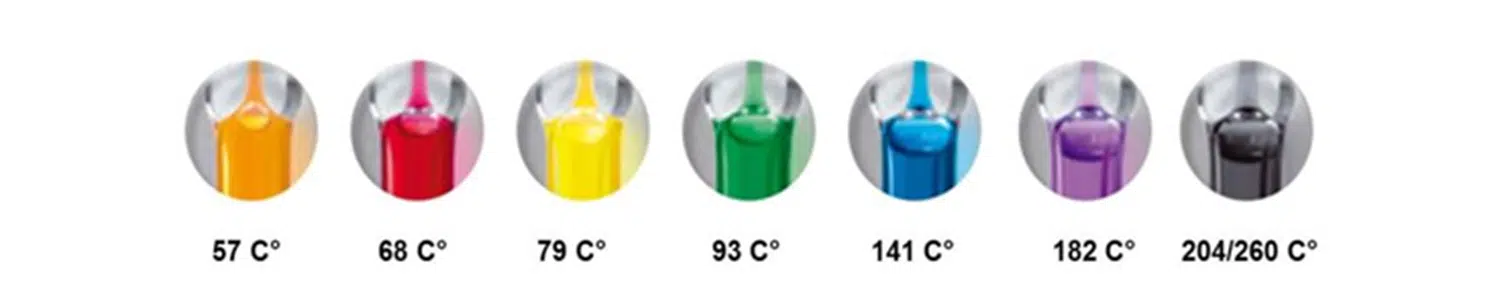

1. Cabeza de aspersor estándar — el tipo más extendido. Está generalmente constituida por una ampolla de vidrio que contiene un líquido de detección de calor ; cuando la temperatura alcanza el umbral predefinido, la ampolla se rompe, permitiendo que el agua o el agente extintor se difunda.
2. Cabeza de aspersor con fusible — utiliza un fusible térmico que se funde a una temperatura específica ; al fundirse, libera la válvula del aspersor, lo que permite el flujo del agente extintor.
3. Cabeza de disparo de preacción — utilizada en los entornos con alto riesgo de disparo intempestivo (salas informáticas, zonas sensibles al agua). Antes de la apertura de la válvula, debe activarse una detección de preacción (sistema de detección de incendios o detector de humo).
4. Cabeza de activación rápida — diseñada para reaccionar aún más rápido al calor, utilizada a menudo allí donde la propagación rápida es un riesgo elevado (almacenes, instalaciones industriales).
5. Cabeza de niebla de agua — utiliza una tecnología de niebla de agua en lugar de un chorro tradicional : unas finas gotitas permiten una absorción más rápida del calor y una supresión más eficaz, utilizada a menudo allí donde la protección de los bienes es primordial (archivos, museos).
Estos distintos tipos ofrecen soluciones adaptadas a diversas situaciones. La selección depende del riesgo de incendio, del entorno del edificio y de las reglamentaciones vigentes : es importante consultar a un profesional especializado para determinar el tipo más apropiado en cada caso.
Las disposiciones de las cabezas de aspersores
Las cabezas de aspersores pueden instalarse según distintas disposiciones para adaptarse a las necesidades específicas de cada edificio :
Disposiciones más habituales
- Disposición colgante — fijadas al techo, suspendidas de una varilla roscada o un soporte ; el agua fluye hacia abajo y se difunde sobre la zona de incendio.
- Disposición vertical — fijadas al suelo o a la parte baja de los muros, proyectando el chorro hacia arriba ; utilizadas allí donde las cabezas colgantes corren riesgo de obstrucción (locales técnicos, zonas de vibraciones).
- Disposición empotrada o semiempotrada — integradas en los techos o muros, a nivel de la superficie : menos visibles y más estéticas.
- Disposición mural — instaladas directamente en los muros, a menudo cerca del techo, cuando el techo no es apto para una instalación colgante o vertical.
La elección de la disposición depende de diversos factores : tipo de edificio, restricciones arquitectónicas, reglamentaciones vigentes y restricciones estéticas.
Reglamentación francesa sobre la instalación de aspersores
El Código de la Construcción y de la Vivienda (CCH)
El Código de la Construcción y de la Vivienda (CCH) es la principal referencia en Francia : establece las exigencias de seguridad contra incendios para distintos tipos de edificios. Según el CCH, ciertos establecimientos de pública concurrencia (ERP) de categorías J, M, N y del grupo U deben estar equipados con sistemas de protección contra incendios, incluidos los aspersores — por ejemplo los hoteles, salas de espectáculos, instalaciones deportivas, centros comerciales, restaurantes y centros de enseñanza.
Ciertas categorías de edificios industriales y comerciales también deben estar equipadas con ellos. Estas exigencias se determinan según la clasificación del edificio y su uso ; el CCH fija las normas mínimas para prevenir, detectar y combatir los incendios.
La norma NF S61-932
La norma NF S61-932 complementa el CCH proporcionando exigencias técnicas específicas para el diseño, la instalación y el mantenimiento de los sistemas de aspersores. Aborda varios aspectos :
Lo que cubre la norma
- Clasificación de los riesgos según las actividades presentes, que determina las medidas de protección y el tipo de sistema.
- Caudales de agua requeridos para una supresión eficaz (según superficie, altura, clasificación…).
- Espaciado de las cabezas para garantizar una cobertura y una distribución uniformes.
- Procedimiento de ensayo de rendimiento (métodos y protocolos de verificación).
La norma se actualiza regularmente para integrar las evoluciones tecnológicas y las mejores prácticas. Antes de la instalación, es esencial presentar un expediente a la comisión de seguridad competente, encargada de examinar el proyecto y de asegurarse de su conformidad reglamentaria ; esta etapa es crucial para obtener la autorización de instalar el sistema.
Mantenimiento de los sistemas
Una vez instalado, el sistema de aspersores debe ser objeto de visitas regulares por parte de un organismo autorizado. Estas inspecciones verifican el buen funcionamiento global y el mantenimiento en buen estado : los inspectores examinan las cabezas, los sistemas de detección, las válvulas de control y la alimentación de agua, y realizan ensayos de rendimiento.
Después de cada visita superada, se expide un certificado de conformidad, que acredita que el sistema cumple las exigencias reglamentarias. Las visitas y certificaciones forman parte integral del seguimiento y del mantenimiento, garantizando que el sistema permanezca operativo y eficaz durante toda la vida del edificio, para una protección continua.
Un aparcamiento con rociadores ve sus caudales de extracción reducidos en un tercio
Los rociadores reducen la potencia del incendio considerada por la normativa: en un aparcamiento cubierto, la extracción pasa de 900 a 600 m³/h por vehículo. Véase nuestro dosier sobre la extracción de humos en aparcamientos subterráneos.
La simulación de los sistemas de aspersores
La simulación FDS
La simulación FDS (Fire Dynamics Simulator) de los aspersores es un método avanzado para evaluar la eficacia de los sistemas de extinción automática en la lucha contra los incendios. FDS es un software de modelización numérica de los fenómenos de incendio que utiliza las ecuaciones de conservación de la masa, de la cantidad de movimiento y de la energía para simular las interacciones entre el humo, el calor, los gases combustibles y la dispersión del agua de extinción.
Utilizando datos precisos sobre las características de los aspersores (caudal, velocidad, patrón de pulverización), la simulación FDS predice el comportamiento del sistema en distintas condiciones de incendio (tamaño y ubicación del foco). Gracias a esta técnica, los proyectistas e ingenieros pueden optimizar el diseño y el posicionamiento de los aspersores, garantizando una protección eficaz y la seguridad de los ocupantes.
