Disposición relativa a la extracción de humos natural
La extracción de humos por tiro natural se realiza utilizando evacuaciones de humo y entradas de aire naturales, dispuestas de manera que se garantice un buen barrido de la zona afectada. Estos elementos comunican directamente con el exterior o a través de conductos.
Evacuaciones de los humos
- Exutorios
- Huecos practicables en fachada
- Rejillas
Entradas de aire
- Huecos practicables en fachada
- Las puertas de los locales que dan al exterior o a volúmenes ampliamente ventilados
- Escaleras no compartimentadas
- Rejillas
Ninguna abertura debe tener una dimensión inferior a 20 centímetros. En el caso de que el volumen que se debe desenfumar esté semienterrado y la entrada de aire no pueda ser natural, pueden utilizarse excepcionalmente entradas de aire mecánicas: en tal caso solo pueden asociarse a exutorios en cubierta, y la velocidad del aire a la salida de la rejilla se limita a 5 m/s.
Disposición relativa a la extracción de humos mecánica
La extracción de humos por tiro mecánico se realiza mediante extractores mecánicos y entradas de aire, ya sean naturales o mecánicas, repartidas de manera que se asegure un barrido. Además del barrido de los humos, es posible añadir una sobrepresión de los espacios que se deben proteger.
Las extracciones de los humos y las entradas de aire mecánicas se realizan mediante rejillas conectadas a un ventilador de extracción. Como se ha indicado anteriormente, la velocidad del aire en las entradas de aire no debe superar los 5 m/s; además deben tener un caudal de aproximadamente 0,6 veces el caudal de extracción.
Los ventiladores de extracción de humos deben cumplir la norma NF EN 12101-3 y llevar el marcado CE. Deben garantizar una resistencia a los humos calientes de 400 °C durante 90 minutos. Su dimensionamiento debe tener en cuenta las pérdidas por fugas y las pérdidas de carga.
Características de los conductos
Para la extracción de humos natural, los conductos deben respetar dos reglas con el fin de resolver los problemas relacionados con las pérdidas de carga generadas:
Reglas de conducto (natural)
- La relación entre la mayor dimensión y la menor dimensión debe ser ≤ 2.
- La sección del conducto debe ser igual o superior a la superficie libre de las rejillas a las que da servicio.
Los conductos de evacuación verticales no pueden tener más de dos desviaciones, con un ángulo máximo de 20 grados. Los ramales horizontales (conexiones horizontales de planta de los conductos de evacuación) deben tener una longitud máxima de 2 metros, salvo que se demuestre un caudal adecuado. Para justificar ese caudal, debe realizarse un cálculo suponiendo que los humos tienen una temperatura de 70 °C, que la temperatura exterior es de +15 °C y que no hay viento.
La IT 246 no prohíbe las soluciones alternativas
La instrucción autoriza la adaptación de las soluciones descritas, a condición de obtener resultados equivalentes: barrido satisfactorio y estratificación de los humos preservada. La demostración se realiza mediante simulación, en el marco de los objetivos del control del humo.
Circulación compartimentada

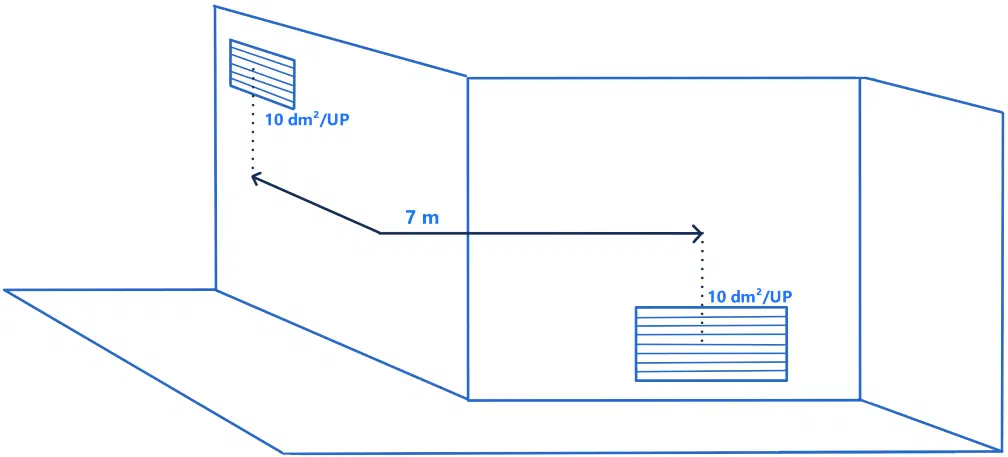

La disposición de las rejillas de entrada de aire y de extracción se hace de forma alterna. En el caso de una circulación rectilínea, la distancia máxima entre la entrada de aire y la extracción es de 10 metros; si la circulación no es rectilínea, la distancia máxima es de 7 metros. Para colocar la primera rejilla, hay que medir 5 metros a partir del eje de la primera puerta accesible al público.
Posiciones y superficies
- Entradas de aire: parte alta a 1 metro como máximo por encima del suelo.
- Evacuaciones de humos: parte inferior de los conductos a al menos 1,8 metros por encima del suelo, situadas por completo en el tercio superior de la zona de circulación.
- Superficie libre de 10 dm² por unidad de paso (UP); si una sola rejilla de extracción da servicio a dos entradas de aire, la extracción debe tener una superficie libre de 20 dm² por UP.
Caso n.º 1 (genérico): el local
Reglas de dimensionamiento
Locales ≤ 1 000 m²
- Superficie útil de las evacuaciones: mínimo 1/200 de la superficie del local, o calculada mediante la tabla de los locales > 1 000 m² con la tasa α.
- Superficie libre de las entradas de aire: igual a la superficie geométrica de las evacuaciones de humos.
Locales > 1 000 m²
- Superficie útil DENFC: determinada por el tipo de explotación (clase del edificio) y la tasa α.
- Valor mínimo del cantón de 1 000 m² (aunque sea inferior).
- Superficie útil = tasa α × superficie del cantón.
- Entradas de aire: iguales a la superficie geométrica de las evacuaciones.
Caso n.º 2: escalera y caso n.º 3: cantón
Caso n.º 2 — la escalera
El barrido natural de una caja de escalera se realiza mediante un dispositivo de evacuación situado:
Reglas de dimensionamiento (escalera)
- En cubierta con una superficie geométrica (Av) de 1 m², o en fachada con una superficie libre (SLC) de 1 m² en la parte alta de la caja.
- Y, en ambos casos, una entrada de aire en la parte baja de la caja de 1 m² de superficie libre (SLC).
- Dispositivo de mando en el nivel bajo de la escalera.
- Rearme (cierre) posible desde la parte baja de la escalera o el último rellano.
La extracción de humos natural de las escaleras es un sistema independiente del sistema de seguridad contra incendios del establecimiento. Las instalaciones de extracción de humos de las escaleras están cualificadas en la norma NF S61-932 de julio de 2015. Si la extracción de humos natural no es posible, la escalera debe ponerse en sobrepresión mediante una entrada de aire mecánica, obligatoriamente asociada a la extracción de humos del volumen en contacto directo.
Caso n.º 3 — el cantón de extracción de humos
La determinación de los cantones de extracción de humos se define en la Instrucción Técnica 246:
Reglas de dimensionamiento (cantón)
- Cantón obligatorio para los locales superiores a 2 000 m² o de más de 60 metros de largo.
- Superficie máxima de un cantón: 1 600 m² o 60 metros de longitud.
- Espesor de la capa de humo: si H ≤ 8 m, entre el 25 % y el 50 % de la altura de referencia; si H > 8 m, entre 2 metros y el 50 % de la altura de referencia.
- Altura libre de humo (HL) nunca inferior a 1,8 metros.
