Confort interior: vestíbulos y oficinas.

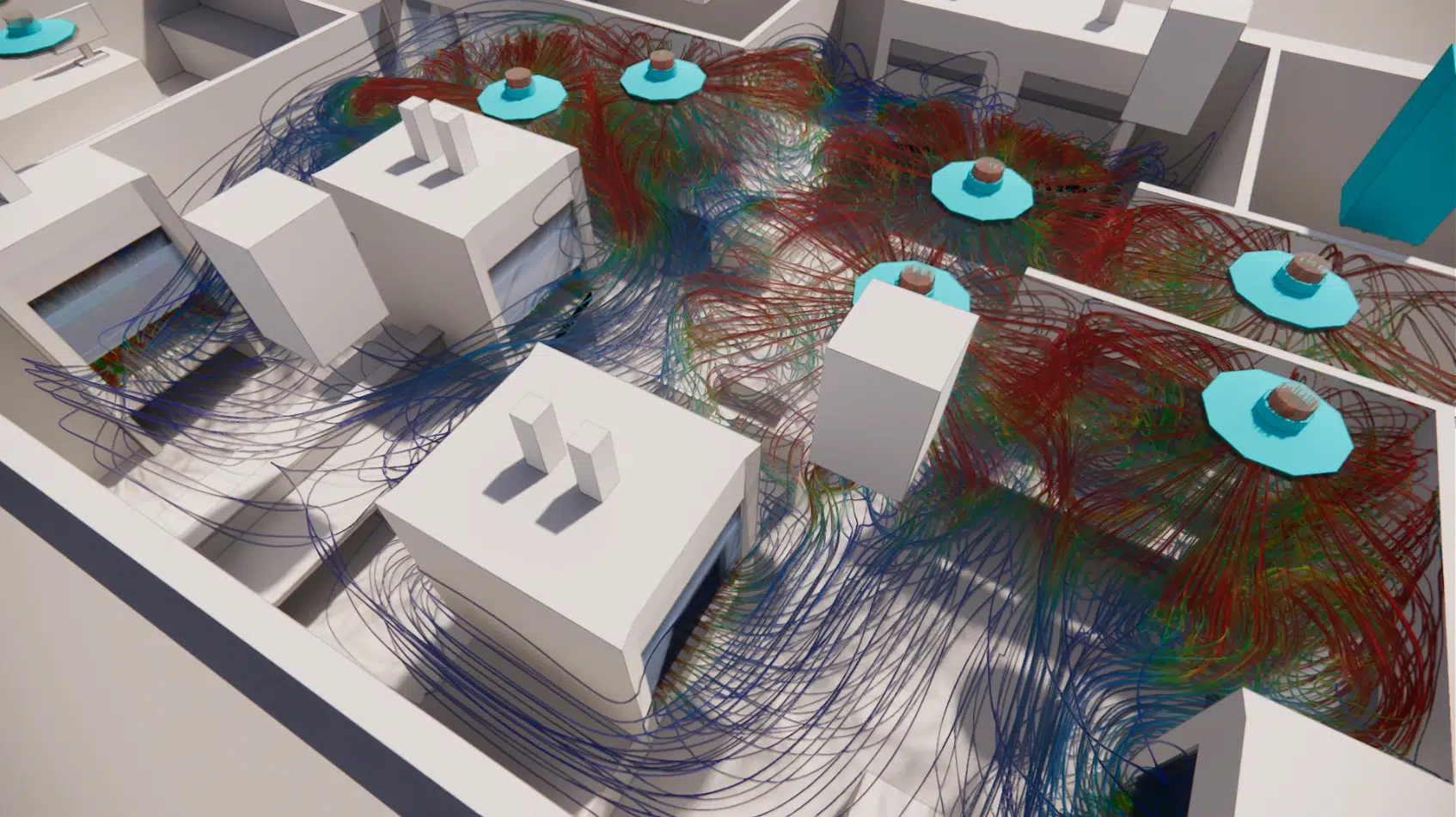

Optimizar el confort térmico de las oficinas mediante simulación CFD

EOLIOS realiza estudios de simulación CFD de oficinas, salas de reunión y salas de conferencias para analizar y prever las condiciones térmicas de locales complejos — terciarios, residenciales, comerciales o industriales. Nuestros ingenieros, expertos en termoaeráulica del edificio, diseñan espacios de trabajo confortables, sanos y sobrios en energía.

El confort térmico es un factor determinante de la calidad de uso y de la eficiencia energética de un edificio. En los espacios de trabajo, las corrientes de aire frío, el sobrecalentamiento localizado o las diferencias de temperatura de una zona a otra son otras tantas fuentes de incomodidad que degradan el bienestar de los ocupantes y la sobriedad de las instalaciones.

En las oficinas y espacios diáfanos, la incomodidad se concentra a menudo cerca de las fachadas acristaladas — paredes frías en invierno, sobrecalentamiento solar en verano — y bajo las bocas de impulsión mal orientadas. Las salas de reunión y salas de conferencias, muy ocupadas de forma intermitente, acumulan una subida rápida de temperatura, aumento del CO₂ y mezcla de aire insuficiente. La simulación CFD reproduce estas situaciones puesto por puesto y permite ajustar la difusión de aire antes de las obras.

La modelización CFD permite reproducir explícita y precisamente el movimiento del aire en el volumen de un espacio. Aporta así un enfoque universal para determinar los parámetros de microclima, para cualquier configuración de espacio, todos los parámetros de calefacción, ventilación y climatización, y todas las influencias estacionales.

Por qué usar la CFD para mejorar el confort térmico

Para las oficinas, salas de reunión y salas de conferencias, la simulación CFD reproduce las interacciones entre el aire, las superficies, el calor y la radiación. Pone de manifiesto el impacto de las corrientes de aire, de la exposición al sol y de los sistemas de difusión sobre la percepción real de los ocupantes, allí donde los enfoques reglamentarios estáticos muestran sus límites.

Las palancas de mejora del confort

• Aislamiento térmico: limitar las pérdidas y las paredes frías, fuentes de incomodidad radiante;
• Control solar: dominar los aportes por los acristalamientos según la orientación y la estación;
• Ventilación eficaz: garantizar una renovación de aire y una mezcla homogéneas;
• Optimización de los sistemas de climatización: posicionar y dimensionar la difusión con precisión;
• Gestión de la humedad: evitar condensación e incomodidad higrométrica.

Estudiar los espacios sensibles

La CFD está especialmente adaptada a los espacios donde el confort es difícil de garantizar: teatros, auditorios, vestíbulos, atrios, museos y salas de espectáculos. Permite anticipar las zonas de incomodidad y probar las soluciones correctivas antes de cualquier compromiso de obras.

Los parámetros considerados

Para reproducir fielmente el microclima de un espacio, EOLIOS integra el conjunto de los fenómenos físicos en juego: la geometría 3D completa del volumen, los intercambios térmicos en las paredes, ventanas, suelos y emisores, la radiación solar, las condiciones meteorológicas exteriores, las propiedades de los materiales y los aportes internos ligados a los ocupantes y a los equipos.

Diseño de sistemas para ambientes hipercontrolados

Nuestra pericia se extiende a los ambientes hipercontrolados — sala blanca, cámara frigorífica, centro de datos, museo — donde la menor desviación de temperatura, de humedad o de limpieza del aire puede tener consecuencias importantes. La CFD se convierte allí en una herramienta de diseño, de verificación y de ayuda al dimensionamiento.

Lo que hace diferentes nuestras simulaciones

Modelizamos los sistemas de difusión de aire con un alto nivel de detalle: una rejilla de impulsión, un difusor o una boca de retorno se reproduce en su geometría real, y no se aproxima mediante una simple superficie de inyección. Este realismo es determinante para predecir fielmente los chorros de aire, su alcance y la mezcla efectiva del espacio.

Nuestros estudios no imponen condiciones de contorno fijas en el exterior del modelo: las temperaturas de superficie dependen de los intercambios convectivos reales, lo que permite aproximarse a las condiciones reales de distribución de temperatura en cualquier punto. Si la modelización muestra una desviación respecto a los valores requeridos, las soluciones se corrigen y la simulación se repite hasta obtener resultados satisfactorios.

Pericia: optimización del confort termoaéreo

Los indicadores de confort térmico evaluados

Más allá de la mera temperatura del aire, el confort térmico de las oficinas se mide mediante varios indicadores normalizados (ISO 7730). La simulación CFD los restituye en cualquier punto del volumen ocupado, puesto de trabajo por puesto de trabajo.

• Temperatura operativa: combinación del aire y de la radiación de las paredes, más representativa de la percepción real que la mera temperatura del aire;
• Velocidad de aire local: detección de las corrientes de aire molestas a la altura de los puestos y de los asientos;
• Gradiente vertical de temperatura: diferencia pies / cabeza, fuente de incomodidad frecuente en espacios diáfanos;
• Asimetría de radiación: efecto de las paredes frías (acristalamientos) o calientes (cubiertas, iluminación) sobre la percepción;
• Humedad relativa y CO₂: calidad del aire percibida, determinante en las salas de reunión y de conferencias en sobreocupación.

Los entregables de un estudio

Cada estudio concluye con cartografías de temperatura y de velocidad de aire, mapas de índices de confort (PMV/PPD) por zona, y recomendaciones concretas: ubicación y caudal de las bocas de impulsión, estrategia de protección solar, ajustes de los sistemas de climatización. Las soluciones se prueban en simulación hasta alcanzar los objetivos de confort.
