La problemática de la refrigeración de los centros de datos
La refrigeración de los centros de datos es un reto estratégico, que influye directamente en su eficiencia energética, su fiabilidad y su impacto ambiental.
Una gestión térmica optimizada permite evitar el sobrecalentamiento de los equipos informáticos, reducir el consumo de energía y minimizar los riesgos de interrupciones. Como expertos en mecánica de fluidos, combinamos simulación CFD, análisis energético y optimización de los flujos térmicos para acompañar a los explotadores hacia soluciones de refrigeración eficientes y duraderas.
Producción de calor por los equipos informáticos
Los centros de datos albergan multitud de servidores y equipos que funcionan de forma continua; esta actividad incesante genera una cantidad significativa de calor. Cada componente electrónico — procesadores, módulos de memoria, unidades de almacenamiento — produce calor durante su funcionamiento, resultado de las pérdidas energéticas inherentes al cálculo y al tratamiento de los datos.
La densidad de potencia en los centros de datos modernos puede alcanzar varios kilovatios por metro cuadrado. Según un estudio, los centros de datos consumen hasta 50 veces más energía por unidad de superficie que un edificio comercial estándar. En 2017, su consumo representaba el 19 % del consumo mundial del sector digital — un consumo que se traduce directamente en una emisión de calor proporcional.
Las consecuencias de una mala gestión térmica
Repercusiones principales
- Sobrecalentamiento de los componentes — disfunciones, errores de cálculo y averías materiales; superar el rango de funcionamiento reduce fiabilidad y rendimiento.
- Consumo energético incrementado — los sistemas de refrigeración compensan toda elevación no controlada; representan cerca del 40 % del consumo total de un centro de datos.
- Reducción de la vida útil — una exposición prolongada a temperaturas elevadas acelera el envejecimiento de los componentes y aumenta los costes de sustitución.
- Aumento de los costes operativos — interrupciones de servicio, reparaciones imprevistas e inversiones en soluciones más eficientes.
Los objetivos de un sistema de refrigeración eficaz
Objetivos clave
- Temperatura estable y homogénea — generalmente entre 18 y 27 °C; una distribución uniforme previene los puntos calientes.
- Optimización de la eficiencia energética — reducir el consumo mediante tecnologías avanzadas (free cooling, refrigeración líquida).
- Reducción de la huella ambiental — minimizar el uso del agua y de la energía; valorizar el calor excedente (calefacción de edificios adyacentes).
La gestión térmica de los centros de datos es por tanto un reto crucial que influye directamente en su rendimiento, su sostenibilidad y su impacto ambiental. La implementación de sistemas adaptados y eficaces es indispensable ante la densidad energética creciente de las infraestructuras digitales.
Principios fundamentales de la refrigeración
La necesidad de una refrigeración adaptada
Los centros de datos son infraestructuras esenciales para el almacenamiento y el tratamiento de los datos digitales. Su funcionamiento continuo genera una cantidad significativa de calor, debida principalmente a la alta densidad de equipos. Una gestión térmica eficaz es crucial para el rendimiento, la fiabilidad y la longevidad de estos equipos.
Mecanismos de transferencia térmica
Conducción
- Transferencia a través de materiales sólidos (componentes, estructuras de los servidores), de las zonas calientes hacia las zonas frías por contacto directo.
Convección
- Desplazamiento del calor mediante fluidos (el aire): el aire caliente de los servidores se evacúa y se sustituye por aire más fresco.
Radiación
- Las superficies calientes emiten una radiación infrarroja; menos predominante, contribuye a la disipación global.

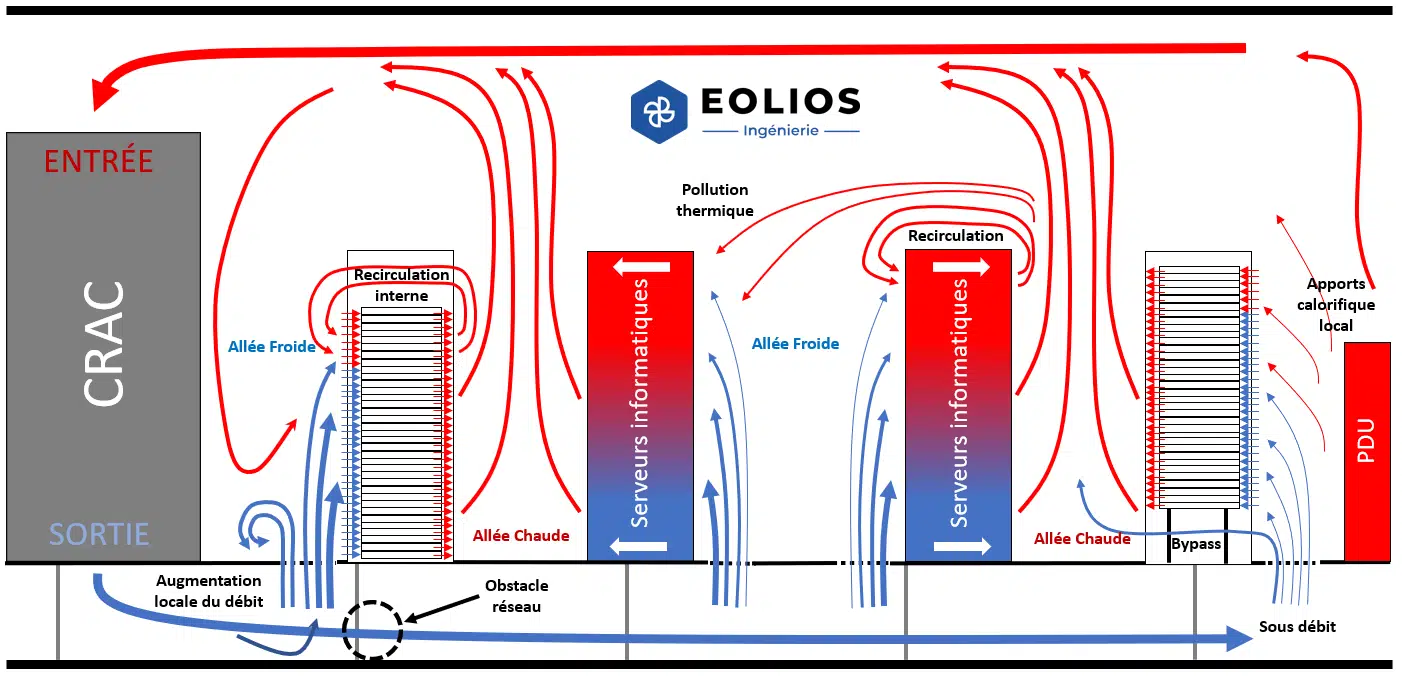

Organización de los flujos de aire: pasillos calientes y fríos
Una estrategia común consiste en organizar la sala en pasillos calientes y fríos para separar los flujos y prevenir su mezcla, mejorando la eficiencia de la refrigeración.
Pasillos fríos
- Constituidos por las caras delanteras de los racks, donde se insufla el aire fresco para refrigerar los equipos.
Pasillos calientes
- Situados en la parte trasera de los racks, recuperan el aire caliente expulsado tras la refrigeración.
Alternando y confinando estos pasillos mediante barreras físicas, se limita la mezcla de los flujos de aire: esto mantiene temperaturas más bajas a la entrada de los servidores y reduce la carga sobre los sistemas de climatización. El uso de suelos elevados con losas perforadas facilita la distribución uniforme del aire fresco.
Diferencial de presión entre pasillos: una causa mayor de puntos calientes
Más allá de la simple separación de los flujos, es el equilibrio de las presiones entre el pasillo frío y el pasillo caliente lo que condiciona realmente la eficiencia de la refrigeración. El aire circula siempre de la zona de alta presión hacia la zona de baja presión: para que cada servidor esté correctamente alimentado, el pasillo frío debe mantenerse en ligera sobrepresión respecto al pasillo caliente, del orden de unos pocos pascales. Esta sobrepresión garantiza que el aire fresco atraviese bien los racks en lugar de rodearlos.
Cuando este diferencial se degrada — caudal de las unidades CRAC/CRAH mal repartido, plenum despresurizado, losas perforadas mal posicionadas o racks parcialmente vacíos sin placas de obturación — aparecen dos fenómenos. El bypass: el aire frío llega directamente al pasillo caliente sin refrigerar los servidores, desperdiciando energía. La recirculación: a la inversa, el aire caliente refluye por encima o alrededor de los racks hacia las entradas de aire, especialmente en la parte alta de las baterías, allí donde la presión de alimentación es más débil. Es precisamente en estos lugares donde nacen los puntos calientes, esas zonas localizadas donde la temperatura supera las recomendaciones ASHRAE.

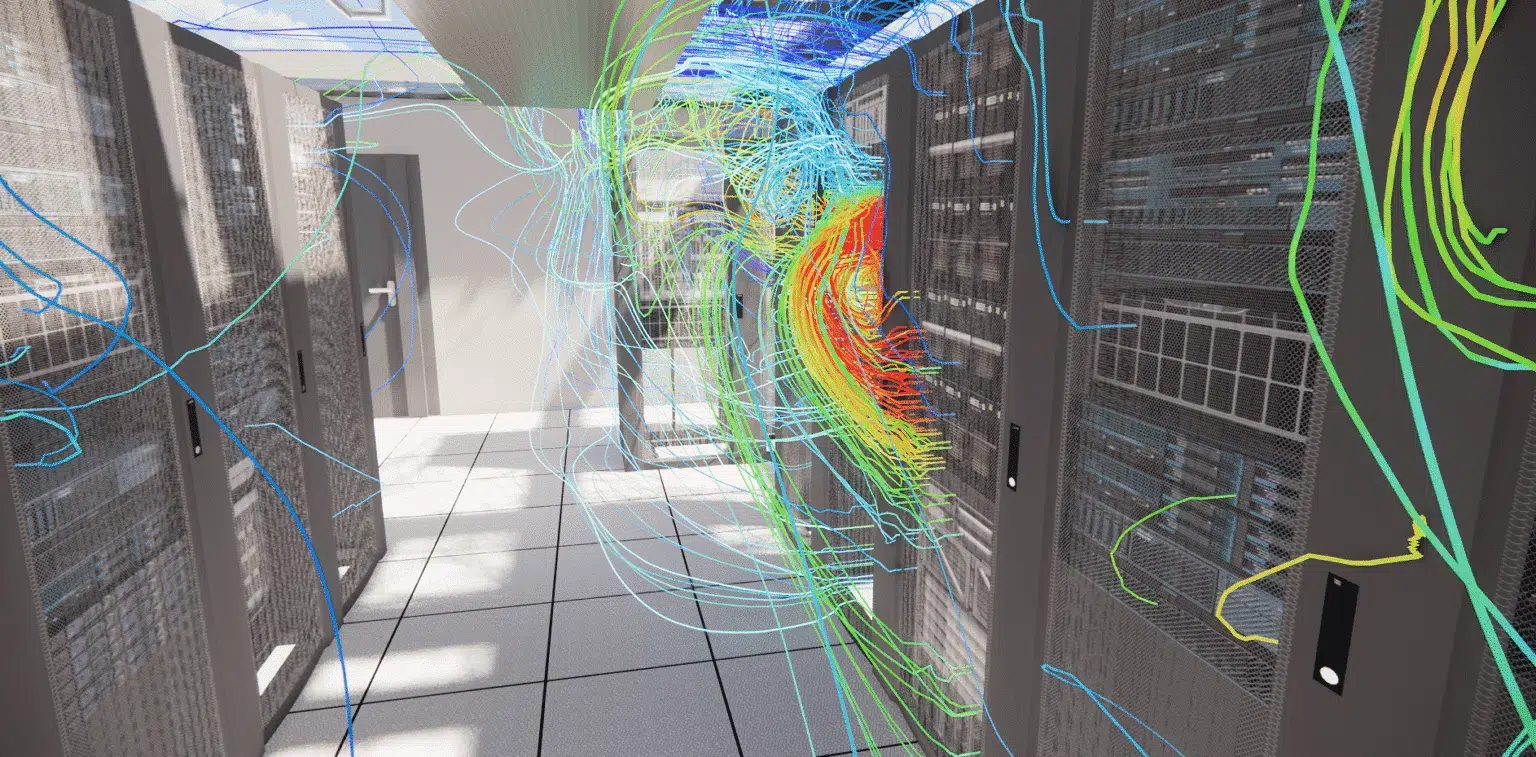

Cartografiar la presión para rastrear los puntos calientes
La simulación CFD restituye el campo de presión completo de la sala: revela las zonas de depresión a la entrada de las baterías, cuantifica los caudales de bypass y de recirculación, y permite reequilibrar las presiones (ajuste de las losas, confinamiento, obturación de las U libres) antes incluso de la puesta en explotación.

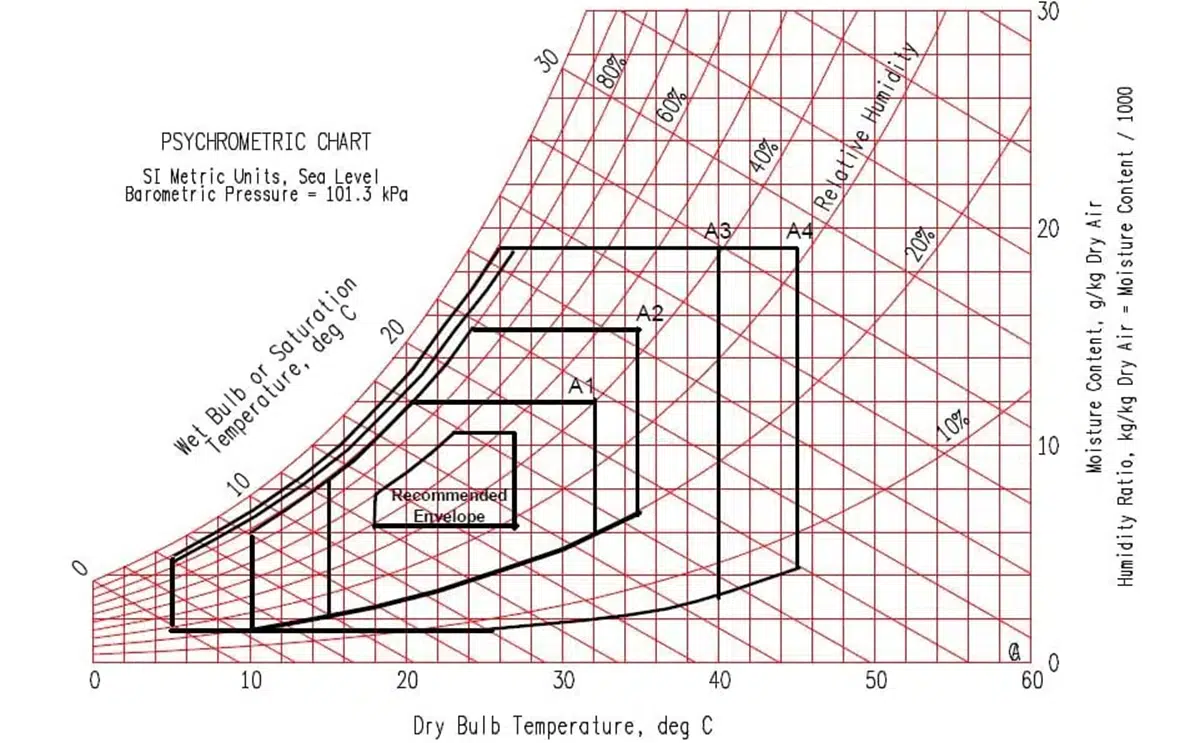

Temperaturas e higrometría recomendadas
El mantenimiento de condiciones ambientales apropiadas es esencial. La ASHRAE (American Society of Heating, Refrigerating and Air-Conditioning Engineers) proporciona directrices precisas:
Recomendaciones ASHRAE
- Temperatura — rango de 18 a 27 °C para los equipos de clases A1 a A4, equilibrando eficiencia energética y fiabilidad.
- Humedad relativa — entre 20 % y 80 %, con un punto de rocío máximo de 22 °C: una humedad demasiado baja provoca descargas electrostáticas, demasiado elevada condensación y corrosión.
Estas recomendaciones pueden variar según las especificidades de los equipos: una vigilancia continua (sensores, sistemas de gestión) es indispensable para detectar y corregir rápidamente cualquier desviación.
Sistemas de refrigeración en la sala informática
Climatización por unidades CRAC y CRAH
Unidades CRAC
- Funcionan como climatizadores domésticos: compresor + refrigerante.
- Aire caliente aspirado, refrigerado sobre un serpentín, redistribuido.
- Autónomas, adaptadas a cargas < 200 kW.

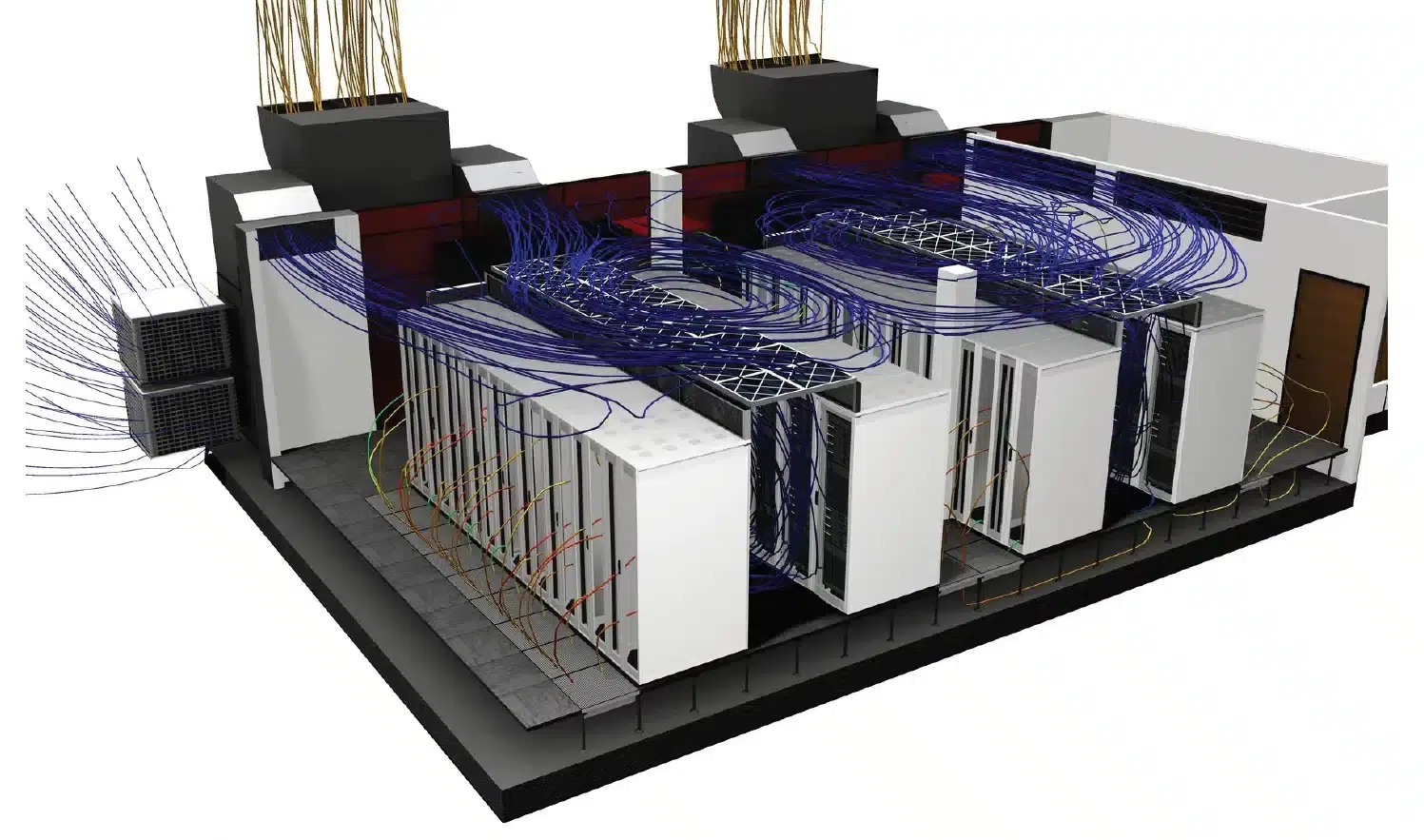

Unidades CRAH
- Sin compresor: ventiladores + serpentines refrigerados por agua helada.
- Refrigeración centralizada, más eficiente energéticamente.
- Adaptadas a cargas > 200 kW.
Las unidades CRAC utilizan un compresor y un refrigerante para enfriar el aire ambiente: el aire caliente se aspira, se enfría al pasar sobre un serpentín que contiene el refrigerante, y luego se redistribuye. Son generalmente autónomas y particularmente adaptadas a los centros de datos de pequeño a mediano tamaño.
Las unidades CRAH están equipadas con ventiladores y serpentines refrigerados por agua helada procedente de un sistema de producción externo. Más eficientes en el plano energético al aprovechar una refrigeración centralizada, convienen a los centros de datos de mayor tamaño.
Suelos elevados y gestión de los flujos
El uso de suelos elevados es una práctica común para optimizar la circulación del aire. Estos suelos están constituidos por losas modulares colocadas sobre una estructura metálica, creando un espacio vacío — llamado plenum — entre el suelo original y el suelo elevado, que sirve de conducto para la distribución del aire refrigerado.
El aire frío se conduce bajo el suelo elevado y se distribuye en los pasillos fríos a través de losas perforadas; los equipos aspiran este aire fresco para refrigerar sus componentes, y luego expulsan el aire caliente en los pasillos calientes, captado a continuación por las unidades CRAC o CRAH para ser refrigerado de nuevo. Esta separación minimiza la mezcla de los flujos y mejora la eficiencia energética.
Circuitos de refrigeración y disipación térmica
Enfriadoras y sistemas de agua helada
Dos elementos complementarios
- Enfriadoras — dispositivos termodinámicos que producen agua helada (ciclo de compresión/expansión). El agua se enfría entre 6 °C y 12 °C, y luego se conduce hacia las CRAH o intercambiadores; pueden integrar free cooling.
- Sistemas de agua helada — el agua helada circula por una red de tuberías para alimentar las CRAH o climatizadores en fila (InRow) cercanos a los racks; en circuito cerrado, el agua vuelve a las enfriadoras tras absorber el calor.
Estos sistemas convencionales son esenciales para mantener condiciones térmicas óptimas; su elección depende del tamaño de la instalación, de la densidad de potencia, de las limitaciones presupuestarias y de los objetivos de eficiencia energética.
Free cooling: aire exterior e intercambiadores térmicos
El free cooling aprovecha las condiciones climáticas exteriores para refrigerar, reduciendo la dependencia de los sistemas mecánicos. Dos formas de implementación:
Free cooling directo
- El aire exterior fresco se filtra e inyecta directamente en la sala; eficaz por debajo de ~25 °C, pero exige una vigilancia de la calidad y de la humedad del aire.
Free cooling indirecto
- El aire exterior enfría un fluido intermedio mediante un intercambiador; mejor control de la humedad y de la calidad del aire.
La eficacia del free cooling depende en gran medida de las condiciones climáticas locales: determinante en las regiones de inviernos fríos, más limitada en los climas cálidos.

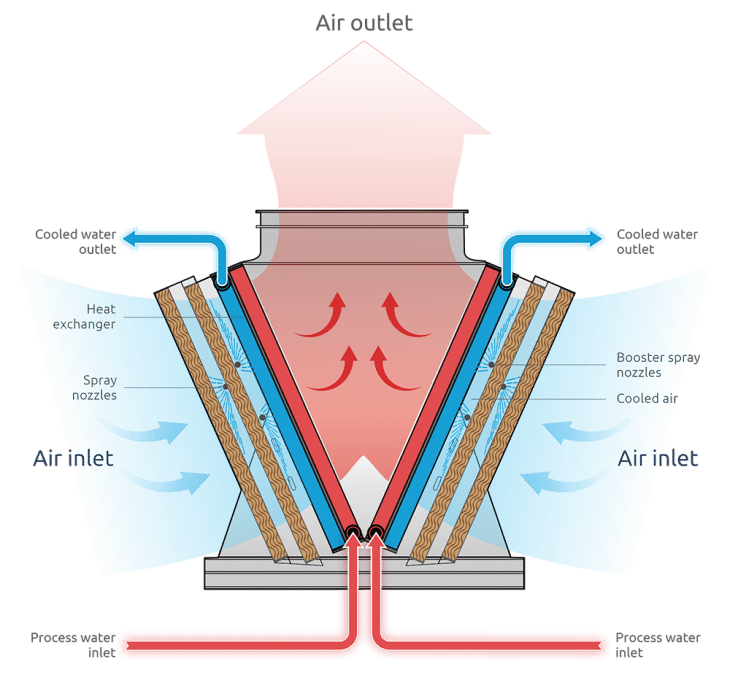

Refrigeración adiabática y evaporación
La refrigeración adiabática se basa en la evaporación del agua, que absorbe el calor del aire ambiente y reduce su temperatura (humidificación del aire entrante o intercambiadores adiabáticos). Particularmente eficaz en los climas secos, reduce la dependencia de las enfriadoras, disminuye el consumo energético y mejora el PUE.
Su principal reto es la gestión de la humedad: un exceso puede provocar condensación y corrosión, de ahí un control higrométrico preciso. Otro aspecto es el consumo de agua, a veces significativo, que plantea cuestiones ambientales y reglamentarias (en particular ICPE y riesgo TAR) — lo que lo hace adecuado únicamente bajo ciertas condiciones bien controladas.
Soluciones avanzadas e innovaciones
Refrigeración híbrida: combinación aire / agua
Los sistemas de refrigeración híbridos combinan las ventajas del free cooling y de los sistemas mecánicos para optimizar la eficiencia energética. Un sistema híbrido puede utilizar el free cooling cuando las condiciones exteriores son favorables y conmutar a una refrigeración mecánica cuando la temperatura exterior aumenta: esta flexibilidad reduce el consumo garantizando al mismo tiempo una temperatura estable.
Otro ejemplo es el uso de enfriadores adiabáticos combinados con unidades mecánicas: el aire se enfría primero por evaporación, y luego un sistema mecánico ajusta la temperatura. Este enfoque reduce la carga sobre los sistemas mecánicos, prolongando su vida útil y disminuyendo los costes operativos.
Refrigeración líquida: inmersión y contacto directo
Con el aumento de la densidad de potencia, la refrigeración por aire alcanza sus límites. La refrigeración líquida ofrece una alternativa utilizando fluidos para absorber directamente el calor de los componentes. Dos métodos principales:

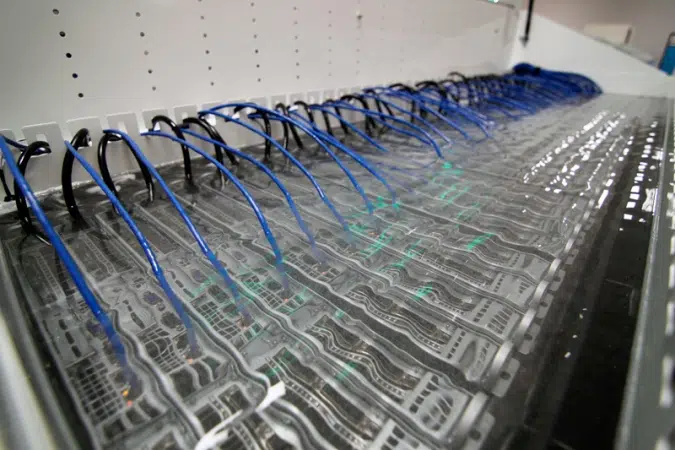

Refrigeración por inmersión
- Los servidores se sumergen en un líquido dieléctrico no conductor que absorbe el calor, disipado a continuación mediante intercambiadores. Elimina los ventiladores, reduce el ruido y el consumo, y permite una densidad de potencia más elevada.
Refrigeración por contacto directo (direct-to-chip)
- Se instalan placas frías directamente sobre los componentes críticos (procesadores); un fluido circula por ellas, absorbiendo el calor y transportándolo hacia un intercambiador. Control preciso de la temperatura, integrable con modificaciones mínimas.
La refrigeración líquida presenta ventajas significativas en eficiencia térmica y en reducción de consumo. Sin embargo, requiere inversiones iniciales más elevadas y un mantenimiento especializado para gestionar los fluidos y asegurar la estanqueidad.
Refrigeración sobre chip y tecnologías emergentes
La refrigeración sobre chip (direct-to-chip) integra microcanales directamente en los chips o módulos de procesadores: un fluido circula por ellos, absorbiendo el calor en la fuente. Este método ofrece una disipación extremadamente eficiente, esencial para el cálculo intensivo o los servidores dedicados a la inteligencia artificial.
Entre las tecnologías emergentes, se encuentran los sistemas de dos fases (el fluido cambia de estado al absorber el calor, ofreciendo una capacidad superior) así como investigaciones sobre los materiales de cambio de fase y los nanofluidos.
Análisis comparativo de los métodos de refrigeración
Elegir el mejor método
La eficiencia energética y el impacto ambiental de los centros de datos dependen en gran parte de los sistemas de refrigeración utilizados. Se analizan según varios criterios: el PUE, el consumo de energía, la huella ecológica, las limitaciones técnicas, los costes — pero también la seguridad.
Advertencia sobre la seguridad
La seguridad es un criterio fundamental: toda avería, sobrecalentamiento o fallo puede generar interrupciones de servicio costosas y poner en peligro la integridad de los datos. La elección del sistema de refrigeración debe garantizar la fiabilidad de los equipos y limitar los riesgos de disfunciones térmicas.
Uno de los riesgos mayores es el sobrecalentamiento de los componentes, que puede provocar una degradación prematura y paradas inesperadas — hasta dañar irreversiblemente procesadores o unidades de almacenamiento. Para evitar estos incidentes, los sistemas deben diseñarse con mecanismos de redundancia que activen un circuito de emergencia en caso de fallo.
En savoir plus : les simulations d'incendie dans les data centersAdemás de la gestión térmica, los riesgos de fugas de líquido deben tenerse en cuenta, en particular para la refrigeración líquida: la introducción de fluido caloportador cerca de componentes electrónicos requiere una vigilancia rigurosa, sensores de fuga y sistemas de confinamiento.
Comparación de los riesgos — los métodos basados en el aire, aunque menos eficientes energéticamente, presentan un riesgo más bajo: sin exposición directa a líquidos, menos accidentes mecánicos; pero exigen un mantenimiento regular de los filtros y de la ventilación. Las tecnologías como la adiabática y el free cooling deben evaluarse según su impacto sobre la seguridad global (condensación debida a la humedad, calidad del aire exterior).
Criterios de rendimiento energético
El Power Usage Effectiveness (PUE) es el indicador principal: se calcula dividiendo el consumo total del centro de datos por el de los equipos informáticos únicamente. Un PUE de 1,0 indica una eficiencia óptima; en Francia, el PUE medio es de 1,36.
Influencia sobre el PUE
- Refrigeración por aire — PUE más elevado (climatizadores, ventiladores que consumen mucho).
- Refrigeración líquida — disipación más eficiente; puede mejorar el PUE en más de un 15 %.
- Free cooling — reduce considerablemente el consumo ligado a la refrigeración, mejorando el PUE.
Impacto ambiental
Tres palancas
- Consumo de energía — el aire consume mucho (huella de carbono elevada); líquido y free cooling consumen menos.
- Consumo de agua — la adiabática utiliza agua, problemática en las regiones donde el recurso es limitado.
- Reciclaje del calor — recuperar el calor para calentar edificios adyacentes mejora la eficiencia global.
Limitaciones técnicas y límites
Cada método presenta ventajas pero también limitaciones. La elección depende de la configuración del centro de datos, de las condiciones climáticas locales, de los costes de instalación y de explotación, y de las exigencias de eficiencia energética.
La refrigeración por aire — solución probada, fiable y accesible, de costes de instalación moderados (ideal para las pequeñas y medianas infraestructuras); pero su eficiencia térmica se reduce a alta densidad, provocando un aumento del consumo y de la huella de carbono.
La refrigeración líquida — eficiencia térmica óptima para las infraestructuras de alta densidad, reduce el consumo, y el calor residual puede alimentar una calefacción urbana; pero coste de instalación elevado, mantenimiento complejo y riesgos de fugas que controlar.
El free cooling — reduce el consumo aprovechando el aire exterior, mejora el PUE; pero depende estrechamente del clima del sitio e impone sistemas de filtración avanzados.
La refrigeración adiabática — combina eficiencia energética y reducción de los costes, sobre todo en entorno seco; pero se basa en el agua (gestión de los recursos hídricos) y pierde eficacia cuando la humedad es demasiado elevada.
| Método | Eficiencia térmica | Coste de instalación | Mantenimiento | Impacto ambiental | Límite principal |
|---|---|---|---|---|---|
| Aire (CRAC / CRAH) | Moderada — reducida a alta densidad | Moderado | Sencillo — filtros & ventilación | Elevado — consume mucho | Poco adaptado a las altas densidades |
| Líquida (inmersión / direct-to-chip) | Óptima — altas densidades | Elevado | Complejo — fluidos & estanqueidad | Reducido — calor valorizable | Riesgo de fugas que controlar |
| Free cooling | Elevada — según el clima | Moderado a elevado | Filtración avanzada requerida | Baja | Depende del clima local |
| Adiabática | Elevada — en clima seco | Moderado | Control higrométrico | Agua — consumo que vigilar | Pierde eficacia si el aire es húmedo |
En resumen, cada método presenta un equilibrio entre rendimiento, costes y limitaciones operativas. La elección de la solución óptima depende de las necesidades específicas del centro de datos, de las condiciones ambientales y de los objetivos de sostenibilidad.
La optimización de la refrigeración con EOLIOS
Un enfoque global
La optimización de los sistemas de refrigeración es un reto clave para los centros de datos modernos: eficiencia energética y gestión térmica influyen directamente en los costes de explotación, la sostenibilidad y el impacto ambiental. EOLIOS acompaña a los actores del sector mediante un enfoque integrado basado en la simulación CFD, para analizar y optimizar la disipación térmica en la sala y la evacuación del calor hacia el exterior.
En savoir plus : qu'est-ce que la simulation CFD ?Reducir el consumo mediante la optimización de los flujos térmicos
Una mala gestión de los flujos de aire genera zonas de sobrecalentamiento (hot spots) y un consumo excesivo. EOLIOS realiza estudios CFD internos para cartografiar la circulación del aire e identificar las ineficiencias. De ello se derivan varias acciones:
Palancas de acción
- Optimización de los pasillos calientes y fríos para limitar las recirculaciones de aire caliente.
- Mejora de la implantación de las unidades CRAC y CRAH según las necesidades reales.
- Identificación de los puntos calientes y recomendaciones para su atenuación.
- Integración de soluciones de confinamiento de aire (separadores, suelos perforados).
Estas acciones reducen significativamente el consumo de los sistemas de climatización, maximizando la eficiencia de la refrigeración y limitando al mismo tiempo la sobrecarga térmica de los equipos IT.
Disipación de las calorías internas mediante la CFD
EOLIOS realiza simulaciones CFD internas para visualizar los flujos de calor y los gradientes térmicos en la sala, y optimizar varios aspectos:
Optimizaciones
- Reducción de los fenómenos de recirculación de aire caliente.
- Validación y optimización de los sistemas probando virtualmente distintos escenarios.
- Mejora del rendimiento de las unidades de tratamiento de aire para una disipación más homogénea.
Disipación hacia el exterior e impacto ambiental
Una vez extraído el calor de los equipos, debe ser eficazmente disipado hacia el exterior. EOLIOS realiza simulaciones CFD externas teniendo en cuenta varios factores:
Factores estudiados
- Estudio de las descargas térmicas para evitar la acumulación de calor alrededor de los edificios.
- Optimización de la ubicación de los intercambiadores y enfriadoras.
- Análisis de los flujos de aire exteriores para minimizar las recirculaciones y maximizar el free cooling.
Asegurar las infraestructuras mediante la gestión térmica
Más allá de la eficiencia energética, la seguridad térmica es un reto mayor. EOLIOS la integra como parámetro clave de sus estudios CFD para anticipar y prevenir los riesgos:
Visión predictiva
- Identificar los puntos de fallo potenciales ligados a las variaciones de temperatura.
- Evaluar los impactos de una disfunción para dimensionar la redundancia.
- Optimizar la gestión de los flujos en caso de avería parcial, para evitar una subida rápida de temperatura.
Hacia centros de datos más eficientes y sostenibles
Combinando análisis energético, simulación CFD interna y externa, y optimización de la seguridad, EOLIOS ayuda a reducir el consumo y mejorar el PUE, optimizar la implantación de los equipos, limitar el impacto ambiental de las descargas térmicas y reforzar la seguridad de las instalaciones. La optimización térmica se convierte así en una palanca de eficiencia y de rendimiento.
Estudios CFD internos y externos, PUE, free cooling, seguridad térmica: nuestros ingenieros optimizan tu refrigeración.
