El depósito de inercia, la batería térmica de tus instalaciones
El depósito de inercia es una tecnología contrastada para almacenar energía térmica, caliente o fría, y restituirla en el momento justo. Aparentemente pasivo, es en realidad un componente clave del circuito hidráulico: absorbe las sobrecargas, asegura la continuidad de servicio y suaviza las demandas de potencia. EOLIOS modeliza estos tanques mediante simulación CFD para transformar su autonomía teórica en una autonomía real, cuantificada y documentada.
Regular
- Absorción de las fluctuaciones de caudal
- Menos solicitaciones de las enfriadoras
- Vida útil y consumo controlados
Asegurar
- Inercia térmica ante una interrupción
- Continuidad durante las conmutaciones
- Mantenimiento planificado sin parada
Desacoplar
- Zona tampón entre los circuitos
- Transición primario hacia secundario
- Distribución estable a los equipos
Dimensionado para almacenar grandes volúmenes de agua caliente o helada, un depósito así actúa como una reserva de energía térmica movilizable en cualquier momento. Acoplado a bombas de calor o enfriadoras, permite utilizar la energía almacenada en las horas punta, minimizando los costes de consumo y suavizando los picos de demanda de potencia.
Estos tanques aparecen allí donde hay que suavizar una demanda térmica: desplazamiento tarifario en horas valle, aseguramiento del frío en centros de datos, apoyo a las redes de calor urbanas, valorización del free cooling y de las energías renovables, hasta el almacenamiento interestacional. El principio es el mismo en el lado caliente y en el frío: almacenar cuando la energía está disponible o es barata, restituirla cuando la demanda sube.
La estratificación térmica de un depósito, clave de la eficiencia
Carga, descarga y termoclina de un depósito de inercia
En un sistema de almacenamiento de agua, la energía se conserva en un depósito estratificado que contiene a la vez agua caliente y agua fría. Durante la carga, el agua fría se introduce por abajo mientras una cantidad igual de agua caliente se extrae por arriba; durante la descarga, estos flujos se invierten. Se produce entonces una estratificación térmica: el agua caliente, de baja densidad, permanece arriba; el agua fría, más densa, se deposita en el fondo.
La termoclina es la región de transición de temperatura entre las zonas caliente y fría. Su espesor representa la ineficiencia del depósito: cuanto más eficiente es el tanque, más fina es la termoclina y mayor es el volumen realmente aprovechable.
Mientras las entradas y salidas no creen mezcla, las dos zonas permanecen separadas y la energía se restituye a la temperatura correcta. Es esta separación nítida, y su estabilidad en el tiempo, la que da todo su valor a un depósito de inercia.
Lo que degrada la autonomía real de un tanque
Sobre el papel, la autonomía de un tanque se deduce simplemente de su volumen y de la potencia a cubrir. En la realidad casi siempre es inferior: fenómenos hidráulicos tridimensionales merman la capacidad útil mucho antes de que todo el volumen frío se consuma. Identificarlos y cuantificarlos es el núcleo de nuestra pericia.
Cuando la mezcla prevalece sobre la estratificación
Sin un diseño cuidado, la brecha entre autonomía teórica y autonomía real proviene de unos pocos mecanismos recurrentes:
- La inercia del fluido entrante: a caudal elevado, el agua inyectada por la entrada conserva una fuerte inercia y se propaga rápidamente por toda la altura del tanque, perturbando la estratificación natural.
- El efecto de aspiración de la salida: puede crear una succión que arrastra prematuramente el agua caliente hacia la salida, reduciendo la capacidad inercial útil.
- Los cortocircuitos térmicos: cuando el fluido toma un trayecto preferente de la entrada a la salida sin movilizar todo el volumen, la inercia del tanque nunca se aprovecha plenamente.
- Las zonas muertas: a la inversa, volúmenes de agua estancados no participan en el almacenamiento y representan capacidad no utilizada.
Teoría frente a realidad. Es en modo degradado, durante una conmutación o una interrupción de la producción de frío, cuando la brecha se paga más cara. Conocer la autonomía realmente disponible, y no su estimación optimista, es lo que asegura la instalación.
Simulación CFD transitoria de un tanque de almacenamiento térmico
Para captar estos fenómenos, modelizamos cada tanque y su circuito hidráulico mediante simulación CFD. El enfoque se libera de las hipótesis simplificadoras de los métodos analíticos y reproduce la física tridimensional real del depósito. Se apoya en tres pilares.
Un modelo 3D de alta fidelidad del tanque
La geometría se reconstruye fielmente a partir de los planos y documentos técnicos disponibles: volumen exacto del tanque, posición precisa de cada toma, redes de tuberías y conexiones, implantación de los equipos. El modelo no se limita a representar la forma: resuelve las ecuaciones de Navier-Stokes acopladas a los intercambios de calor para simular el comportamiento térmico e hidráulico.
A diferencia de un estudio estacionario que solo describe un estado congelado, el análisis en régimen transitorio sigue la evolución de los campos de temperatura y velocidad segundo a segundo. Anticipa el comportamiento del fluido en las fases más críticas, allí donde los cálculos clásicos alcanzan sus límites.
Una malla CFD adaptada a los fuertes gradientes
Una malla híbrida de varios millones de elementos discretiza el dominio fluido, con un refinamiento concentrado allí donde la física es más fina: capas límite en las paredes, entorno de las tomas, interfaces entre masas de agua a temperaturas distintas. Esta finura revela las señales débiles, como el inicio de una mezcla indeseada, antes de que afecten al rendimiento global.
Hipótesis convertidas en datos aprovechables
La simulación hace visible lo invisible y sustituye las estimaciones por magnitudes medibles en todo punto y en todo instante. En un tanque de almacenamiento, aporta en particular:
- La cartografía de la estratificación: la evolución del frente térmico durante la carga y la descarga, zona por zona.
- La duración de desfase perfecto: el periodo durante el cual la temperatura de salida permanece conforme, antes de la llegada del agua caliente a la salida.
- El estado de carga: el seguimiento de la temperatura media del volumen, indicador de la energía todavía disponible.
- La localización de los defectos: zonas muertas, cortocircuitos y turbulencias, invisibles al cálculo teórico clásico.
La duración de desfase perfecto es el dato más valioso: una vez cuantificada, se convierte en la referencia de dimensionamiento para los procedimientos de conmutación y para el tiempo de arranque de los sistemas de emergencia. Más allá de esa fase, el aumento de temperatura permanece controlado y previsible, lo que permite un mapa temporal fiable de la autonomía disponible.
Las palancas para ganar en eficiencia inercial
Reducir el espesor de la termoclina
La estratificación depende de varias palancas de diseño, que la simulación permite ponderar objetivamente:
- la pérdida de temperatura hacia el entorno por conducción, es decir la calidad del aislamiento;
- el diseño del depósito, cuya relación altura/diámetro favorece la superposición de las capas;
- el diseño de los difusores de entrada y salida, que deben inyectar el agua en régimen laminar para evitar cualquier mezcla;
- la compartimentación física y la elección de difusores específicos.
Actuar sobre la arquitectura interna del tanque
Varias palancas de arquitectura maximizan la inercia térmica sin aumentar el volumen de almacenamiento:
- La compartimentación: tabiques internos, perforados con aberturas de diámetro calibrado en posición alterna, guían el flujo y ralentizan el avance del agua caliente. En cada compartimento, el agua caliente se ve obligada a ascender antes de franquear el tabique, forzando un uso más completo del volumen de agua fría.
- Los deflectores: dispositivos rompechorros en las tomas reducen la inercia del fluido entrante y atenúan las turbulencias en la inyección, limitando la mezcla desde los primeros segundos.
- Los tanques en serie: encadenar varios depósitos de menor diámetro reproduce el efecto de la compartimentación a escala de la instalación. Cada tanque se comporta como una etapa de estratificación, lo que alarga el desfase y retrasa la llegada del agua caliente a la salida.
- El bypass de los tanques: una válvula de derivación aísla o puentea un tanque según la fase de explotación, para controlar el sentido y el caudal de carga y descarga sin perturbar la estratificación ya lograda.
¿Horizontal o vertical? Un tanque vertical ofrece una estratificación naturalmente más estable. Un tanque horizontal favorece el intercambio convectivo lateral entre agua caliente y fría, reduciendo ligeramente la eficiencia de la estratificación. Este compromiso, cuantificado por la simulación, orienta la elección de implantación según las limitaciones de espacio.

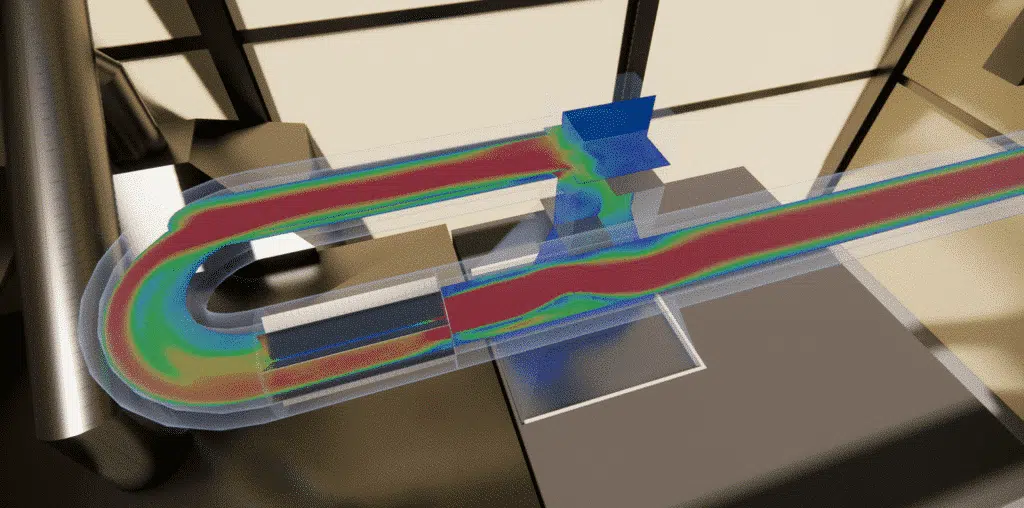

Estudio del circuito de agua & ayuda a la decisión

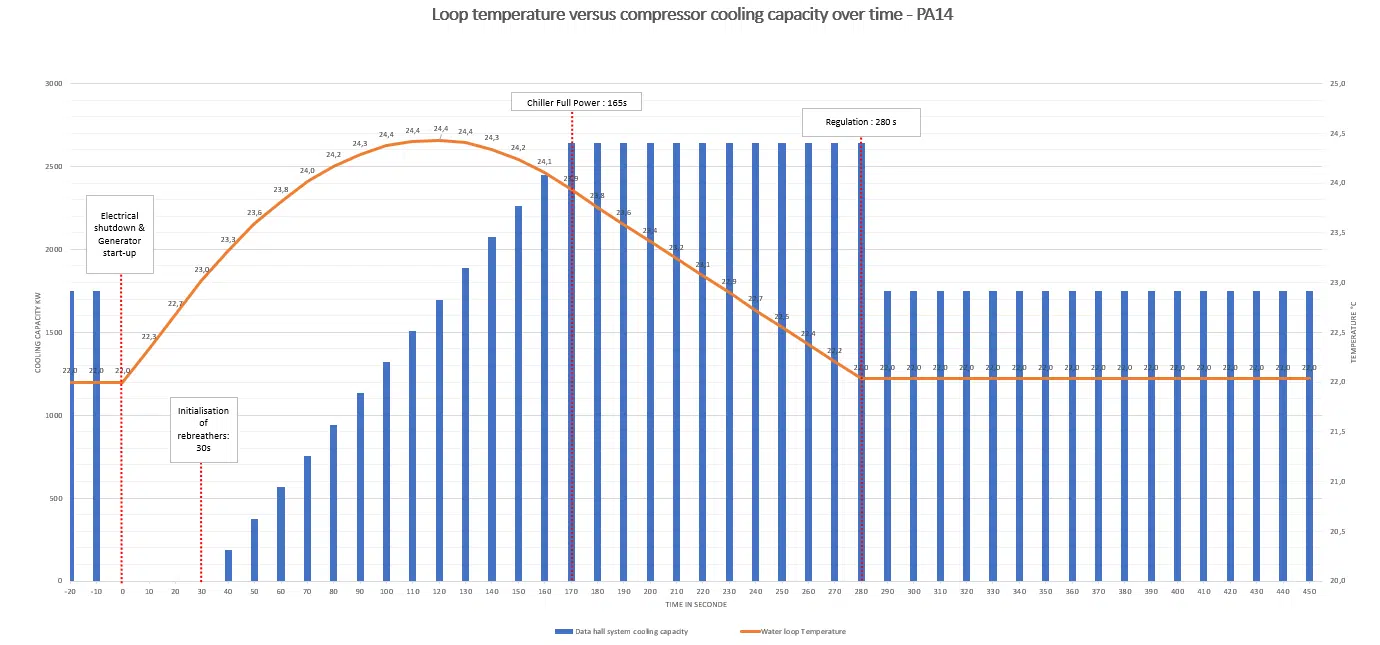

La evolución en temperatura del circuito de agua
Para calcular la evolución en temperatura de un circuito de agua a la salida del tanque, se tienen en cuenta varios fenómenos físicos:
- Balance energético del tanque: energía intercambiada entre el agua y el tanque (capacidad térmica, pérdidas, intercambiadores internos);
- Pérdidas térmicas: según el diseño, el aislamiento y la diferencia de temperatura interior / exterior;
- Caudal de agua en el circuito: influido por la potencia del intercambiador, la diferencia de temperatura y la resistencia hidráulica;
- Intercambio térmico con el entorno: ganancias o pérdidas según las condiciones, por ejemplo un flujo de aire frío.
En función de estos factores y de la dinámica del circuito, una modelización matemática, a menudo basada en ecuaciones diferenciales, calcula la evolución de la temperatura a lo largo del tiempo.
El gemelo digital: herramienta de arbitraje y activo duradero
Más allá del diagnóstico, el estudio orienta las decisiones de inversión:
- Comparación de configuraciones: cuantificar la ganancia de eficiencia inercial entre implantaciones horizontal y vertical, según las limitaciones del sitio.
- Optimización de costes (CAPEX): dimensionar los equipos con la máxima precisión gracias al cálculo numérico, sin sobrecostes de sobredimensionamiento, respetando los criterios de disponibilidad.
- Base de referencia: el modelo es un gemelo digital reutilizable para simular cualquier escenario futuro (cambio de caudal, adición de compartimentos, sustitución del tanque) sin una nueva campaña completa.
De un mantenimiento reactivo a una gestión proactiva. Al anticipar los escenarios más desfavorables desde la fase de ingeniería, el explotador define sus umbrales de alerta y sus ventanas de intervención con un margen de seguridad documentado, y asegura de forma duradera el rendimiento de su sitio.
