¿Por qué simular el aire de un quirófano?
Una sala puede presentar un caudal y una tasa de renovación conformes y, sin embargo, proteger mal la herida: todo se juega en la trayectoria real del aire por encima del campo operatorio.
El quirófano es uno de los locales más vulnerables a la contaminación aerotransportada. Las partículas portadoras de gérmenes liberadas por el personal, la descamación, los gestos y los desplazamientos pueden depositarse sobre el sitio operatorio y provocar una infección del sitio quirúrgico. En Francia, el tratamiento de aire de los quirófanos se rige por la norma NF S90-351, que define y clasifica estos locales según la limpieza particular y bacteriológica del aire y precisa los procedimientos de recepción. La simulación CFD aporta a esta exigencia lo que la medición puntual no ofrece: una visión continua del aire en todo punto del volumen.
Lo que el control en la recepción no ve

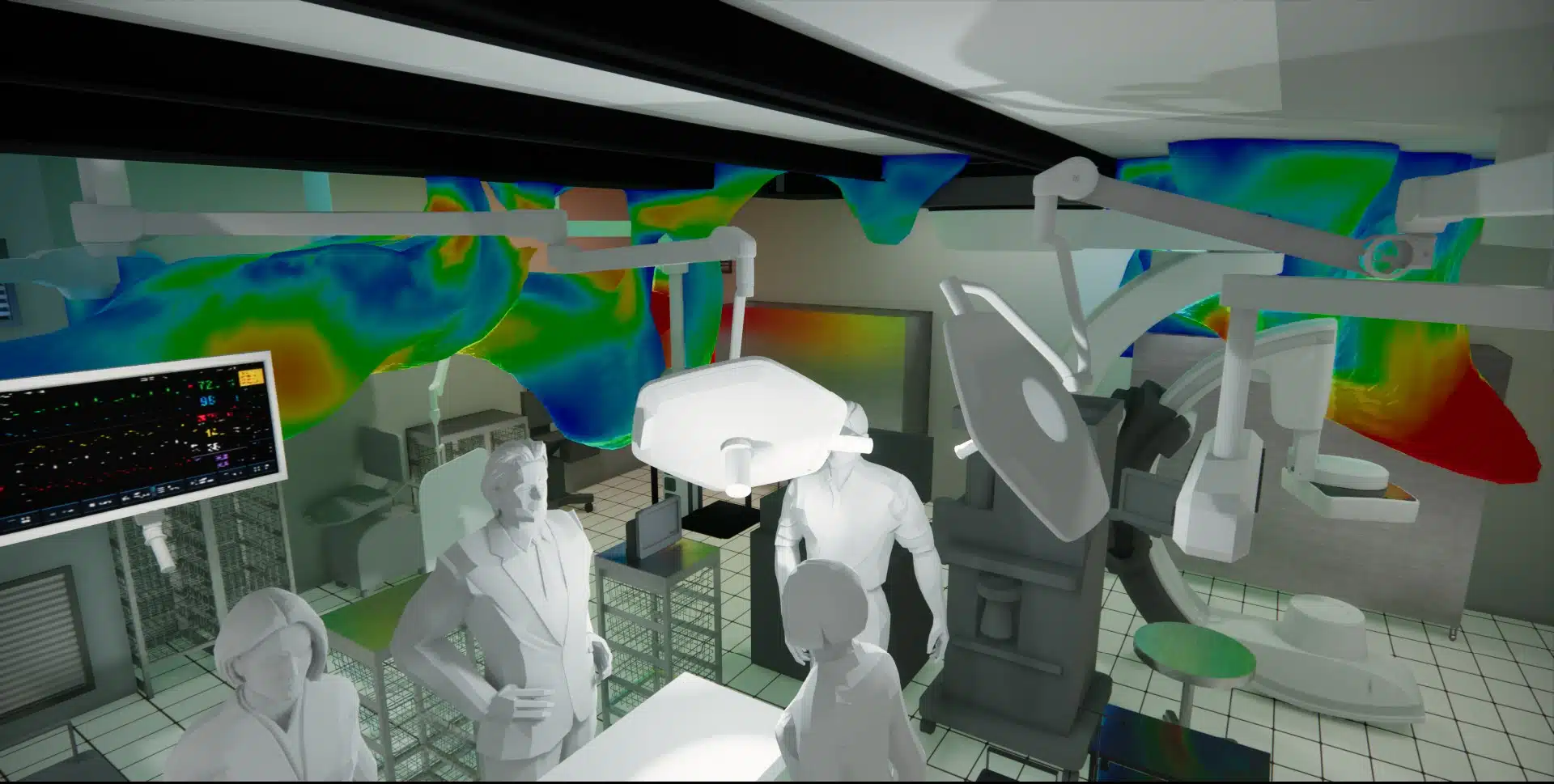

- Zonas de estancamiento. Un rincón mal barrido donde las partículas se acumulan, mientras la clase de limpieza se mantiene de media en la sala.

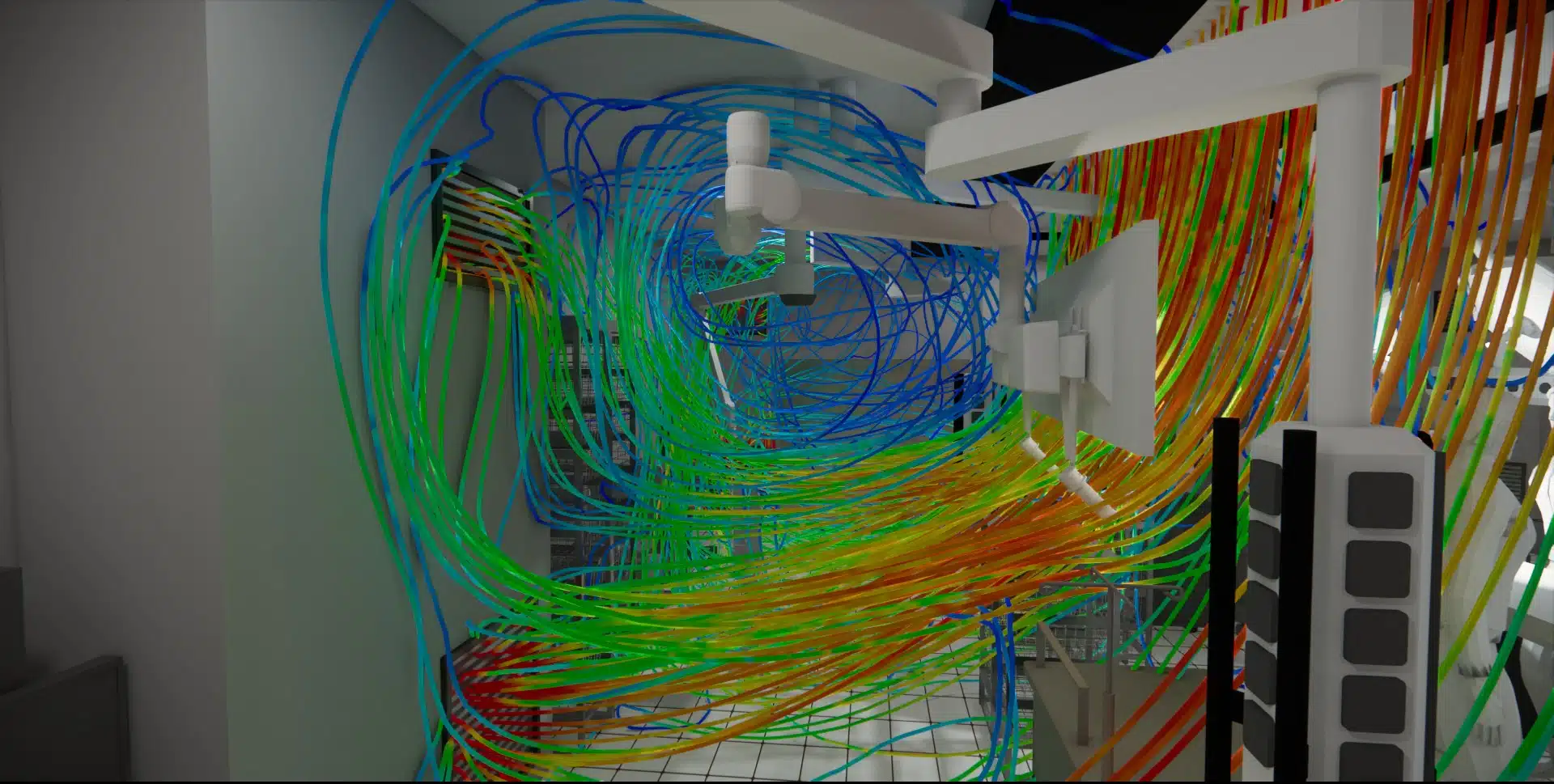

- Sombra aeráulica de la lámpara quirúrgica. La iluminación suspendida sobre la mesa puede borrar localmente el flujo descendente, justo donde hay que proteger.
- Penachos térmicos. El calor de los cuerpos y los equipos crea corrientes ascendentes que contrarrestan el barrido vertical.
- Comportamiento en condiciones reales. Una sala vacía y cerrada no tiene nada que ver con una sala ocupada, equipada, con puertas que se abren: este desfase no se mide en la recepción, se calcula.
La NF S90-351, referencia contractual
La norma razona por zona de riesgo, del riesgo 1 (nulo o casi nulo) al riesgo 4 (riesgo muy alto, cirugía ortopédica implantar o trasplante). A cada nivel corresponde una clase de limpieza y un régimen de flujo: los quirófanos más críticos buscan la clase ISO 5 en flujo unidireccional, mientras que las salas de riesgo 3 toleran un flujo turbulento (ISO 7).
La aeráulica de un quirófano
El tratamiento de aire de un quirófano persigue dos objetivos que hay que conciliar. El primero es la asepsia: garantizar la limpieza del aire por encima de la mesa, donde el reto infeccioso es máximo. El segundo es el confort termo-aeráulico del equipo y del paciente, bajo la potente luz de la lámpara quirúrgica y durante intervenciones a veces largas. Una impulsión demasiado débil deja que la contaminación alcance el campo; demasiado fuerte, enfría al equipo y puede volver a poner partículas en movimiento. Es este equilibrio el que la CFD arbitra con precisión.

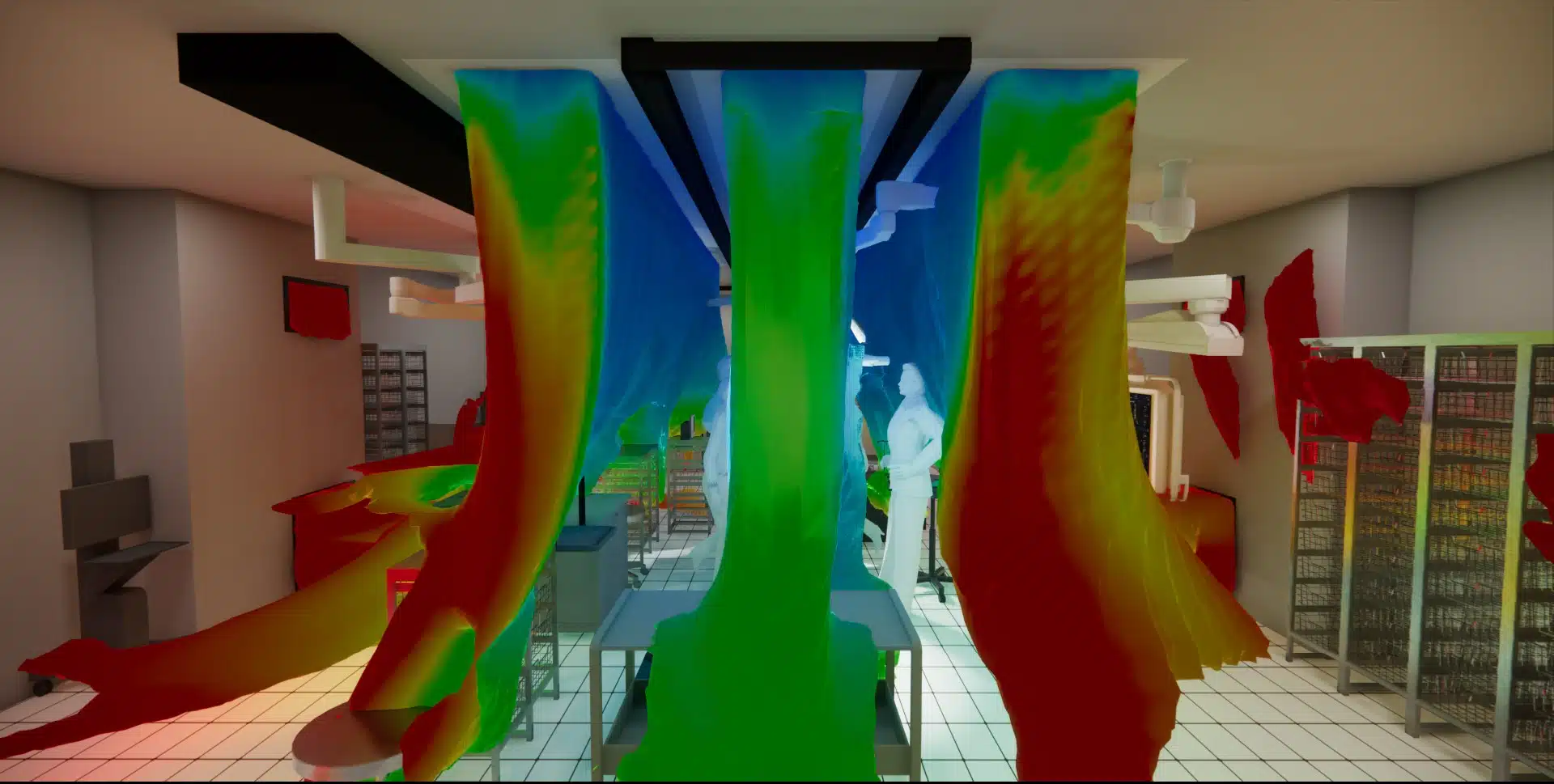

La organización de referencia impulsa aire limpio y filtrado en flujo unidireccional mediante un techo situado sobre la mesa, para barrer verticalmente las partículas lejos de la zona protegida y recogerlas en la periferia. Esta protección nunca es perfecta: dos fenómenos la degradan, y son ellos los que la CFD cuantifica.
La ruptura del flujo
- La lámpara quirúrgica, los brazos, las pantallas y los estativos suspendidos crean sombras aeráulicas: bajo estos obstáculos el flujo descendente se anula y la protección del campo se rompe.
Los penachos ascendentes
- El calor de los cuerpos y de la iluminación genera corrientes ascendentes que suben a lo largo de las personas y contrarrestan el barrido, devolviendo partículas hacia la herida.
El aire circula siempre de la zona en sobrepresión hacia la zona en depresión. Mantener el quirófano en ligera sobrepresión respecto a los locales vecinos (esclusas, pasillos) impide que el aire potencialmente contaminado penetre al abrirse las puertas. Esta cascada de presión entre locales es una clave de lectura de un quirófano: la CFD la restituye y verifica que se mantenga, incluso en régimen perturbado.
Qué reconstruye el modelo CFD
El modelo reproduce la sala tal como es, o tal como será: geometría, equipos y regímenes de funcionamiento. Después resuelve las ecuaciones de la mecánica de fluidos sobre millones de celdas para restituir los campos de velocidad, temperatura y concentración en todo punto del volumen.
Los ingredientes del modelo
- Geometría completa. Mesa de operaciones, lámpara quirúrgica, brazos y pantallas suspendidos, mobiliario y el equipo situado alrededor del campo.
- Difusión del aire. Techo de impulsión o difusores, retornos periféricos, filtración terminal, caudales y temperaturas de impulsión.
- Cargas térmicas. La potencia disipada por las personas, la iluminación y el material quirúrgico, origen de los penachos.
- Confinamiento y presión. Puertas, esclusas, cascada de presión y fugas reales con los locales adyacentes.
La calidad del resultado depende de la fidelidad de estos datos de entrada. En una sala existente, una campaña de mediciones (velocidades, temperaturas, conteo de partículas, ensayos de humo) permite calibrar el modelo: primero reproduce el estado observado, luego sirve de banco de pruebas fiable para probar las correcciones.
La simulación no sustituye la filtración terminal: verifica su efecto. En los quirófanos más críticos, el aire se suministra a través de filtros HEPA H14 (norma EN 1822), y el cálculo confirma que este aire, una vez filtrado, alcanza realmente el campo operatorio sin ser cortocircuitado por una recirculación. La CFD relaciona así el rendimiento de la instalación con el control particular efectivamente obtenido, en la prolongación de un enfoque de calidad del aire interior.
«Una partícula de un micrón puede tardar casi 24 horas en caer tres metros solo por su gravedad. En el quirófano, sin un flujo de aire controlado, la contaminación no se deposita: permanece por encima del campo.»Saber más: la auditoría aeráulica en sala blanca
Escenarios: nominal, degradado, descontaminación
El régimen nominal

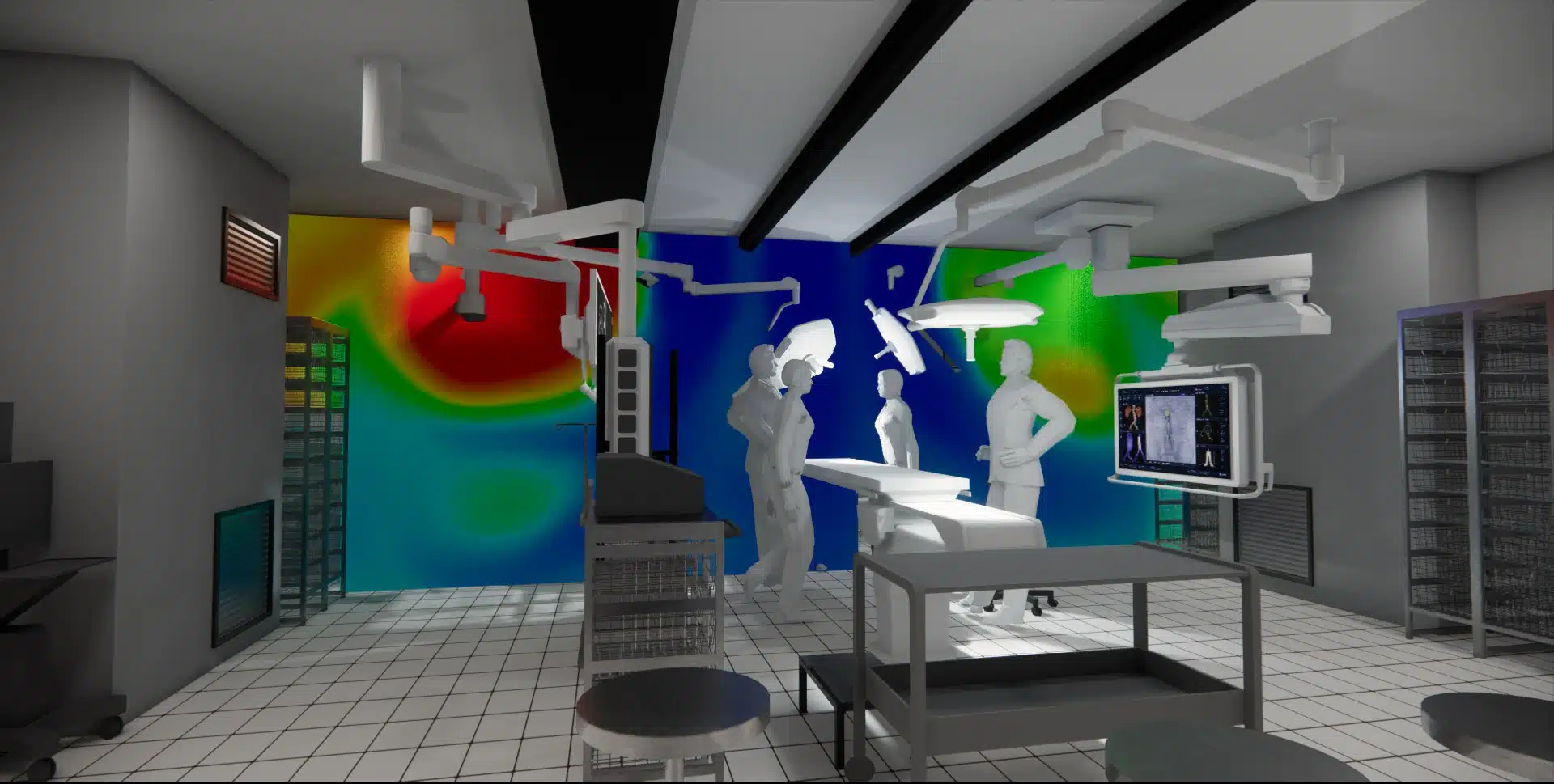

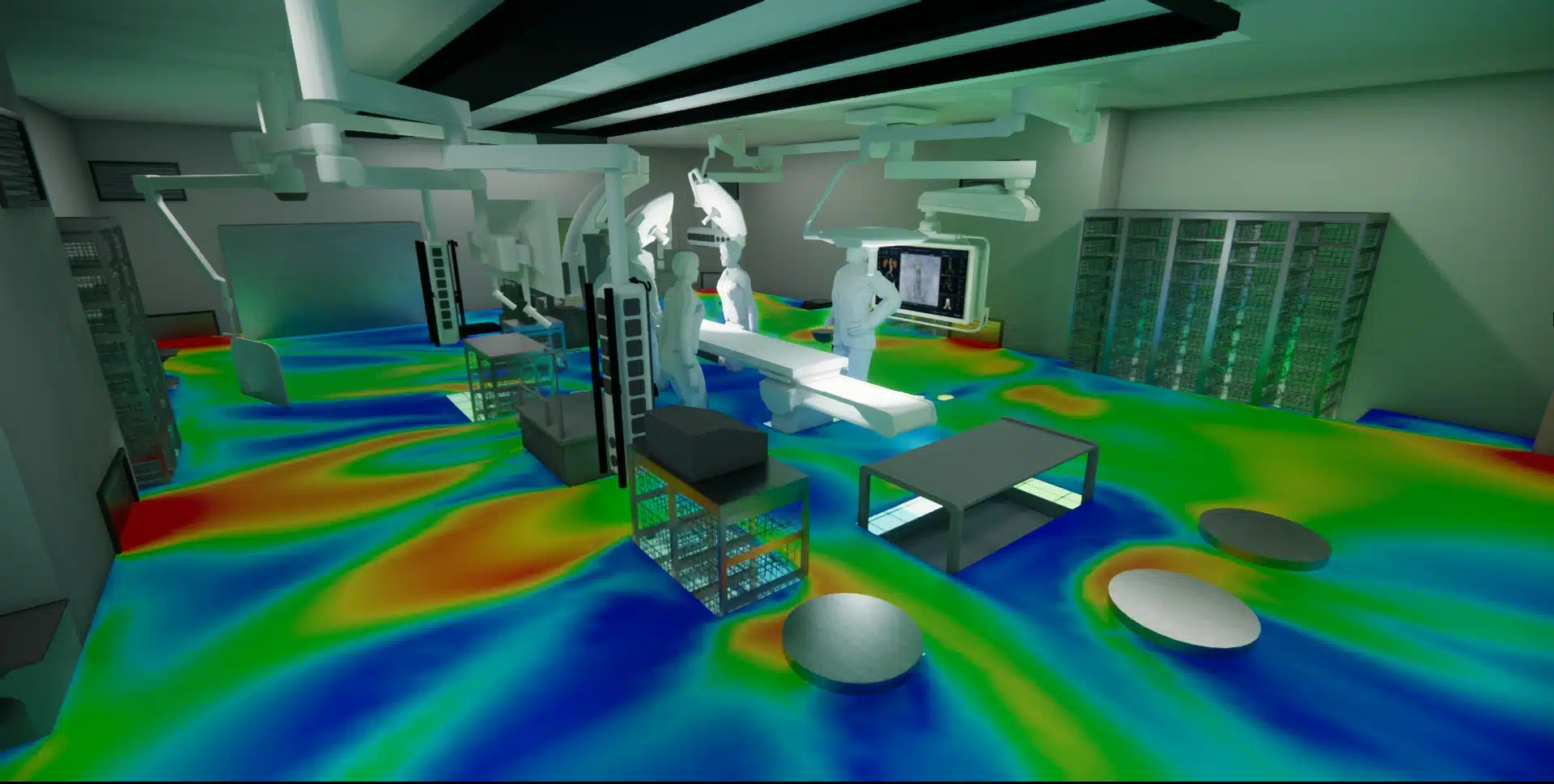

El primer cálculo establece la cartografía de referencia: velocidades y direcciones del flujo sobre la mesa, temperaturas, concentración de partículas en la zona protegida, equilibrio de las presiones entre locales. Revela los defectos de barrido y jerarquiza las correcciones: posición y dimensión del techo de impulsión, caudales, implantación de los retornos, despeje del campo bajo la lámpara quirúrgica.
Las preguntas tipo que la simulación resuelve
- Apertura de puerta. ¿La entrada de un miembro del equipo o de una camilla degrada la protección, y durante cuánto tiempo?
- Obstáculo al flujo. ¿El posicionamiento de la lámpara quirúrgica o de un brazo rompe el barrido sobre la herida?
- Ocupación máxima. ¿La clase de limpieza se mantiene con la dotación real, en movimiento, en lugar de con la sala vacía?
- Fallo parcial. ¿Qué ocurre con el flujo si un ventilador o un retorno queda fuera de servicio?
Las situaciones degradadas
Una sala conforme en reposo puede degradarse en cuanto comienza la actividad. La simulación reproduce las perturbaciones reales: aperturas de puerta, desplazamientos y gestos del equipo, variaciones de carga térmica. Se verifica que la protección del campo resiste estas solicitaciones, se identifican las configuraciones más desfavorables y se adaptan difusión e implantación en consecuencia, en lugar de suponerlas sin consecuencia.
La cinética de descontaminación
Tratado en régimen transitorio, este escenario cuantifica el tiempo de recuperación particular: tras un pico de contaminación o entre dos intervenciones, ¿cuánto tiempo hace falta para que el aire vuelva a la clase de limpieza buscada? Este plazo objetivo alimenta directamente la organización de las secuencias operatorias y el dimensionamiento de la renovación de aire.
Saber más: simulación de la propagación de aerosolesElección del flujo: ¿qué estrategia?
Varios principios de difusión coexisten en el entorno hospitalario. La elección depende de la zona de riesgo, de la geometría de la sala y de sus restricciones: la CFD compara las opciones sobre tu configuración real en lugar de sobre una regla a tanto alzado.
| Principio de difusión | Protección del campo | Inversión | Restricciones | Caso típico |
|---|---|---|---|---|
| Techo de impulsión unidireccional | Excelente | Elevada | Falso techo y altura requeridos; sensible a los obstáculos bajo el flujo | Quirófanos hiperasépticos ISO 5, ortopedia e implantes |
| Pared de impulsión (impulsión vertical en pared) | Buena | Moderada | Despeje de la pared; alcance horizontal limitado | Lámpara quirúrgica fuera del techo, salas compactas |
| Flujo turbulento (no unidireccional) | Media | Moderada | Diluye en lugar de barrer; sensible a la ocupación | Zonas de riesgo 2 y 3, rehabilitación sin falso techo |
| Cubierta aséptica localizada | Buena | Moderada | Zona protegida limitada a la superficie impulsada | Salas pequeñas, acondicionamiento estéril, endoscopia |
En todos los casos, el rendimiento real depende de los factores humanos (número de personas, vestimenta, comportamiento, aperturas de puerta) y de las fugas de confinamiento. La simulación las tiene en cuenta y evita sobrestimar la ganancia de una solución teóricamente perfecta pero que falla una vez la sala en actividad.
Una sala puede cumplir la clase de limpieza en ambiente y, sin embargo, proteger mal el sitio operatorio si el flujo se perturba localmente. El reto de la CFD es cualificar la zona que realmente cuenta, la que rodea la herida, y no la media del local.
El método EOLIOS
Simular un quirófano requiere una doble cultura: la de la mecánica de fluidos y la de la higiene hospitalaria. EOLIOS lleva a cabo estos estudios con ingenieros CFD que dominan tanto los referenciales de limpieza como la física de los flujos a baja velocidad.
Intervenimos en todo el ciclo de vida: diseño desde el boceto, diagnóstico de una sala no conforme en la recepción, arbitraje de una rehabilitación, en estrecha relación con el diseño HVAC. Cada estudio desemboca en recomendaciones concretas y aplicables, expresadas en el vocabulario de los equipos de higiene y de los organismos de control: zonas de riesgo, clases ISO, cinética de descontaminación. Este enfoque transversal de los entornos controlados, de las salas blancas a los quirófanos, nutre cada proyecto con las enseñanzas de los demás.
El desarrollo de un estudio
- Auditoría y recopilación. Planos, implantación de difusores y retornos, potencias y dotación tipo; en lo existente, mediciones in situ y ensayos de humo.
- Modelización 3D. Sala, equipos suspendidos, personas y confinamiento, con una malla afinada alrededor del campo operatorio.
- Calibración. El modelo reproduce el estado medido antes de toda extrapolación.
- Escenarios. Nominal, situaciones degradadas, cinética de descontaminación en transitorio.
Lo que entregamos

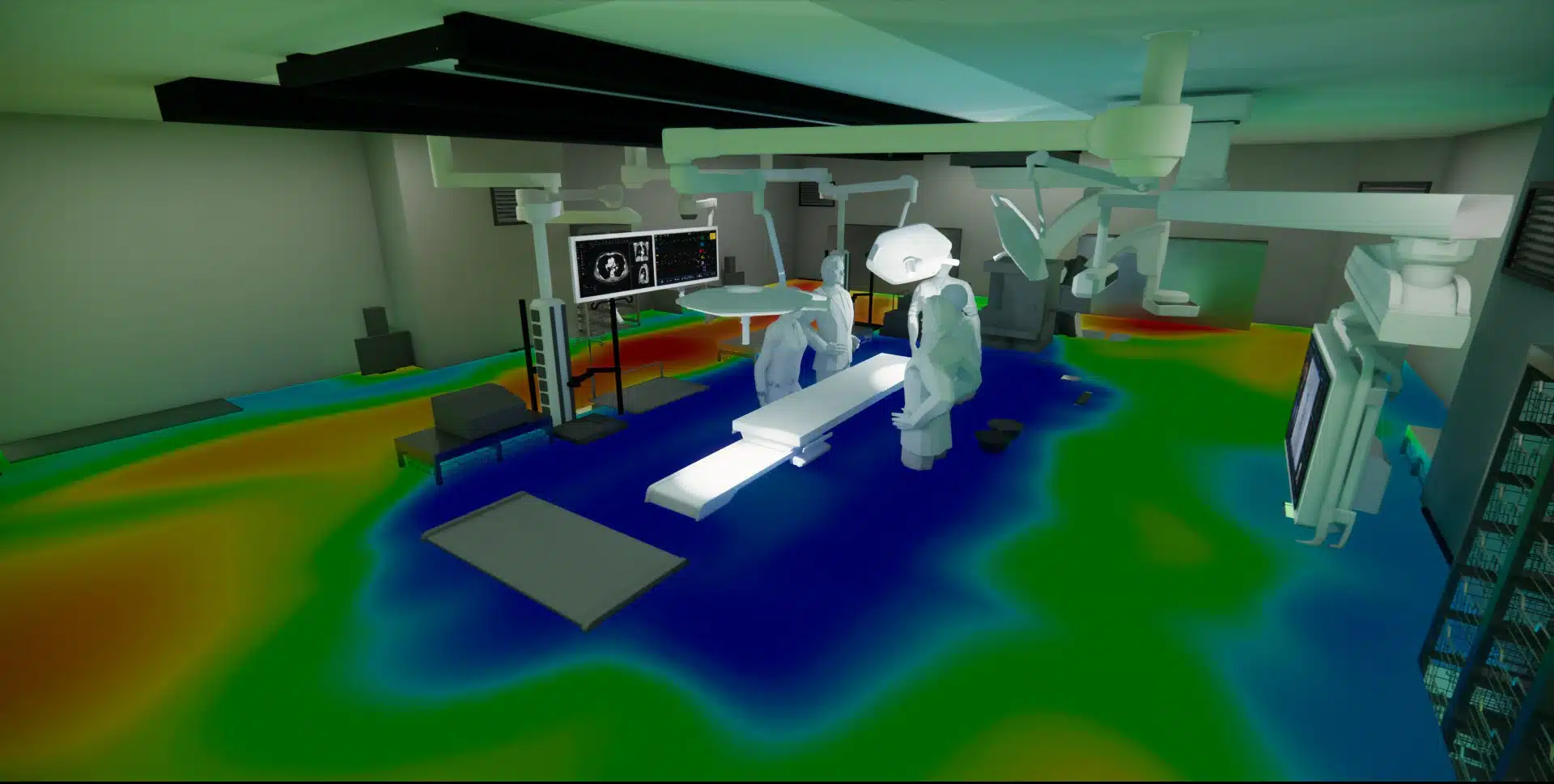

- Cartografías 3D de velocidad, temperatura y concentración alrededor del campo operatorio.
- Verificación de la protección de la zona y de la cascada de presión.
- Análisis de las situaciones perturbadas y tiempo de recuperación particular.
- Plan de acción jerarquizado: difusión, caudales, implantación, confinamiento.
